三菱模塊QJ71C24的Callback功能使用
1．硬件連線
（1）外置MODEM與QJ71C24的RS232接口相連，并連上電話線
（2）遠程PC機與外置（或內置）MODEM連接，連上電話線
2．三菱PLC參數設置
(1)用GX-Developer軟件設置，如圖1所示
在PLC parameter > I/O assignment”。在QJ71C24模塊對應的位置上寫參數，”Type”選擇”intelli”，”Model name” 填入“QJ71C24” 圖1表示QJ71C24模塊插在CPU模塊右邊第一個槽上
（2）點擊”Switch setting”出現如圖2所示畫面，設置”Switch1”為“07E2”
“07E2”代表通信協議為7位、無奇偶、1位停止位、有和校驗、19200Bps
“Switch2” 設為“0005”其余設為”0”。設完后按”End”, 將參數寫入PLC
3．用GX-Configurator-SC 對QJ71C24的參數進行設置
1）在GX-Developer :Online>transfer setup選擇合適的通訊方式和PLC建立通訊。（RS232或USB）
2）在GX-Developer中選擇 Tools>Intelligent function utility>start,進入GX Configurator-SC的參數設置界面。菜單中Online>Moniter/test對Modem的參數在線設置，如圖3所示，QJ71C24的起始地址是0000。
4）點擊圖5中的Data for modem conn進入圖6，設置modem的連接參數
5）modem的連接參數設置
當不使用尋呼接收器通知時選擇No notification，回?fù)艿碾娫捥?hào)碼為18位的，若不滿18位請以空格補足。 外線號碼為當QJ71C24模塊側的外線訪問號碼。線路類型是指選擇脈沖，音頻等，根據電話線路的實際情況設置。連接號碼一共可以注冊10個。
6）點擊圖5中的Modem function進入圖7的界面，設置Modem的功能
注意: 不能2個通道同時使用Modem（QJ71C24-R2）
參數的設置請參見圖7與圖8以及其注釋
7）點擊左下角的“Write to module”把參數寫入模塊。點擊”File save”把參數存入項目中。
4．遠程PC機側的參數設置
（1）Tools>options>TEL,見圖9
點擊OK，完成設置

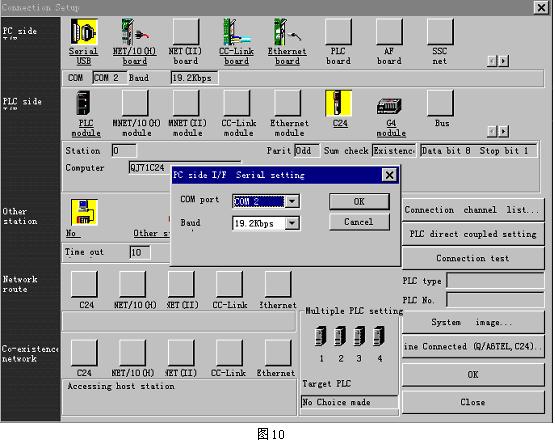

（2）用GX-Developer設置參數 在”Connection setup”中設置連接MODEM的COM口,波特率設為”19.2Kbps”, PLC側選”C24” 如圖10所示
（3）按下”Line connected(Q/A6TEL,C24)”后, 出現如圖11所示畫面,在”Call number”中寫入PLC側的電話號碼,依次填入各選項,按下”Init modem”對本方MODEM初始化,然后進行連接. 若與遠方的PLC連接成功,則出現成功連接畫面.
