| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 其他 | 型號 | DTD435M |
| 加工定制 | 是 | 顏色 | 白色 |
| 外形尺寸 | 120*105*30 | 產地 | 其他 |
PLC與PLC之間無線通訊
一、概述
PLC（可編程邏輯控制器）與PLC之間的無線通訊是指兩臺或多臺PLC設備通過無線通信技術進行數據交換和通信的過程。
在PLC與PLC無線通訊中，通常需要使用專門的無線通訊模塊或設備來實現數據的傳輸。這些無線通訊模塊可以支持多種通信協議，以確保數據在傳輸過程中的格式統一和可靠性。同時，為了保障通信安全，這些模塊還會采用數據加密技術，如AES加密算法，確保數據傳輸過程中的機密性和完整性。
二、產品介紹

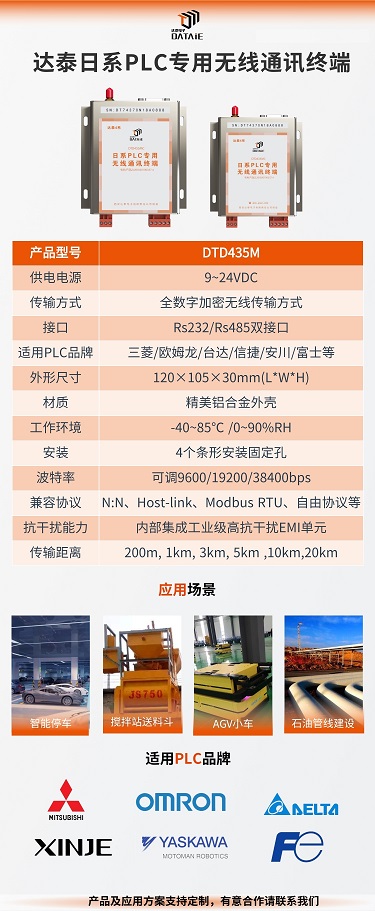

PLC RS485無線傳輸終端--DTD435M
PLC RS485無線傳輸終端DTD435M系列是針對PLC通訊特點而開發的無線通訊產品，內嵌RS232/RS485雙接口，能夠輕松兼容MODBUS RTU、N:N、HOST Link以及Profibus-DP等多種通訊協議。采用全數字無線加密傳輸方式，保障數據傳輸?shù)陌踩浴Ｍㄟ^DTD435M系列，用戶可以將三菱、匯川、臺達、西門子、和利時等多種品牌、型號的PLC無縫連接，實現PLC與PLC之間的遠距離無線通訊。

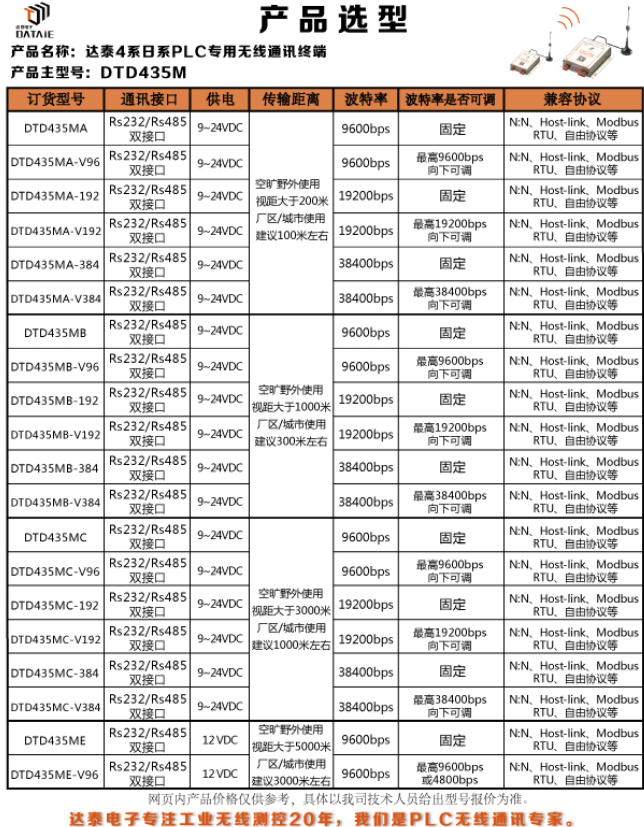

三、產品選型
聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。
四、方案設計

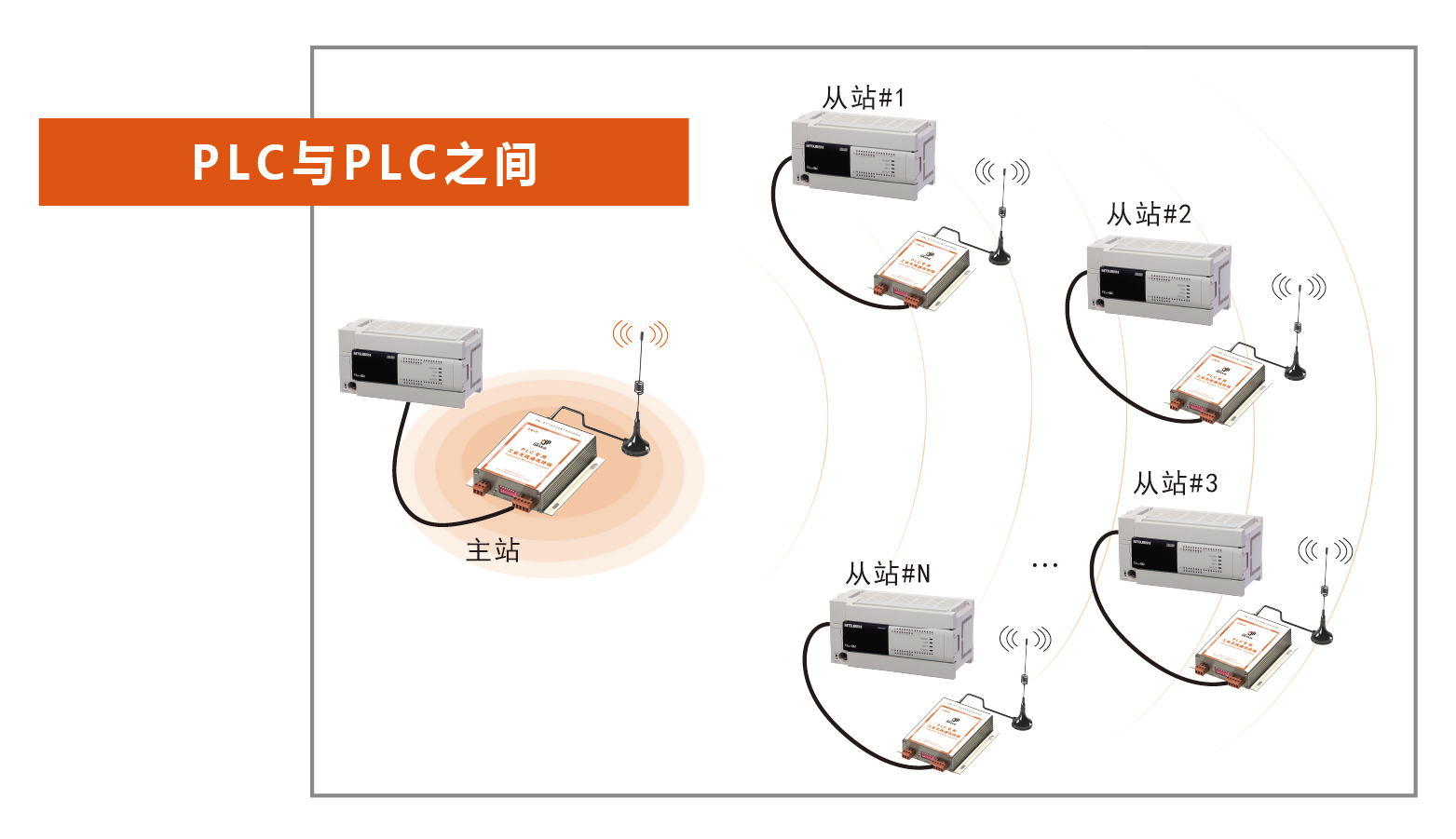

(1)相同型號PLC之間無線通訊
本無線通訊方案選用了達泰DTD435MB PLC無線通訊終端作為配套設備，代替?zhèn)鹘y(tǒng)有線通訊方式，簡化通訊系統的配置與部署流程，無需對網絡參數或原有PLC程序進行任何修改，可輕松實現三菱FX3U PLC之間無線RS485數據傳輸。更加靈活便捷、智能、可靠。

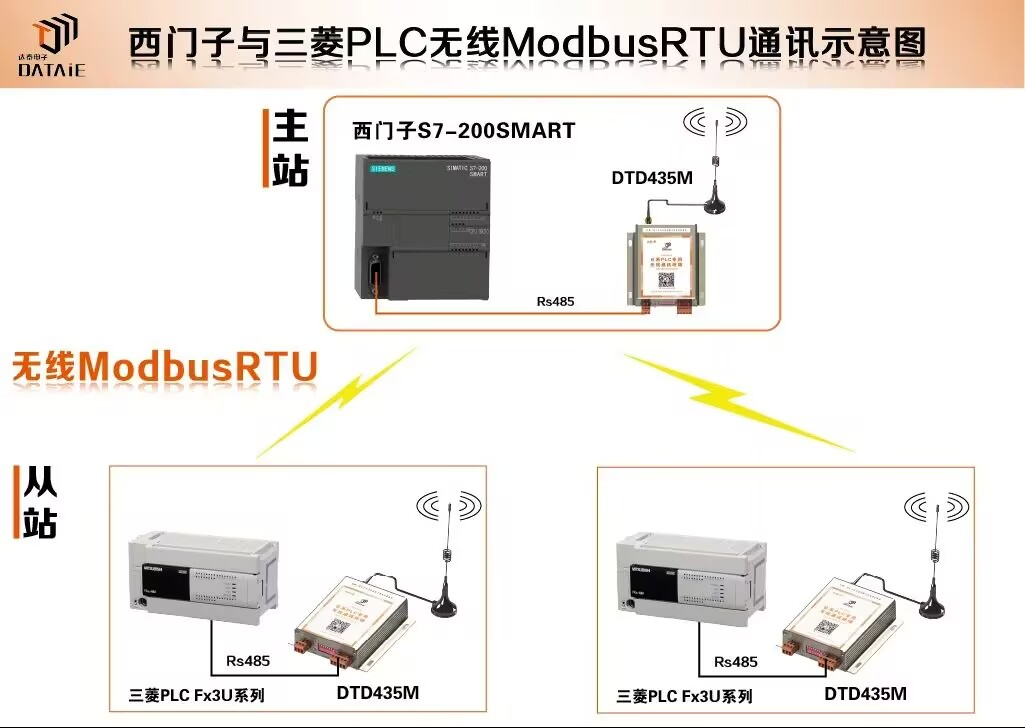

不同品牌和型號的PLC在實現無線通訊時面臨諸多挑戰，主要包括PLC設計的多樣性（如硬件接口、通訊模塊、處理速度的差異），通訊協議的差異（如Modbus RTU、Profibus-DP等協議在數據格式、傳輸方式、校驗機制上的不同），以及設備配置與兼容性問題（如支持的無線通訊標準、頻段以及軟件版本和固件的差異），這些因素共同增加了實現不同PLC之間無線通訊的復雜性和成本。本次方案同樣選用達泰DTD435MB PLC無線通訊終端作為配套設備，無需編程，無需更改程序，實現西門子S7-1200PLC與三菱FX3U PLC之間無線自組網通訊。
五、接線方式

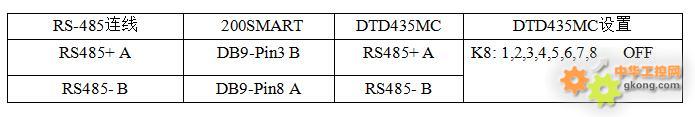

1.西門子S7-200SMART與達泰DTD435MC接線

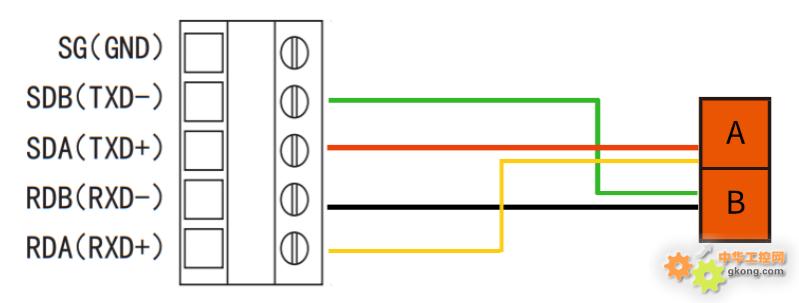

2.三菱FX3U與達泰DTD435MC接線

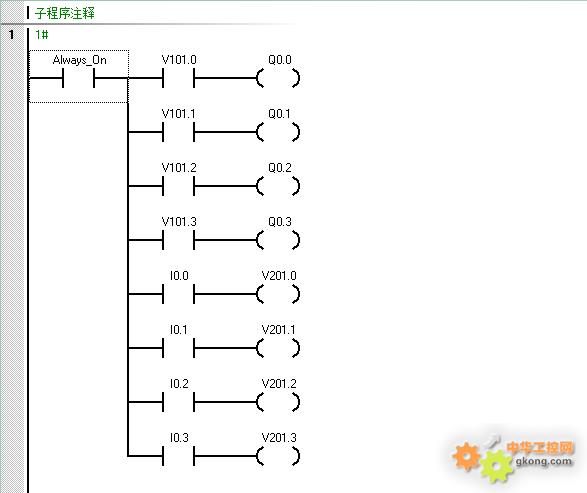

六、程序配置

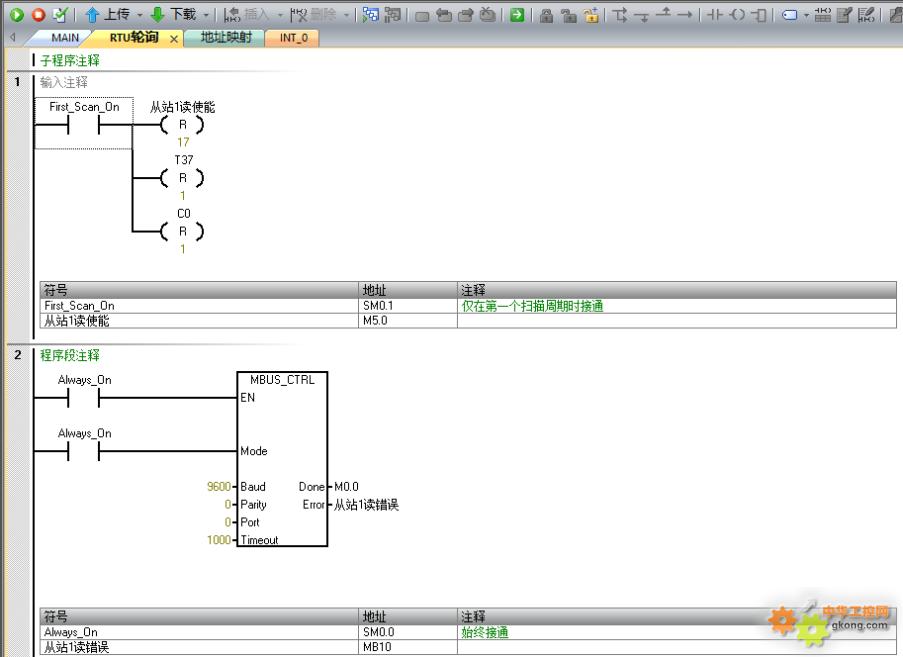

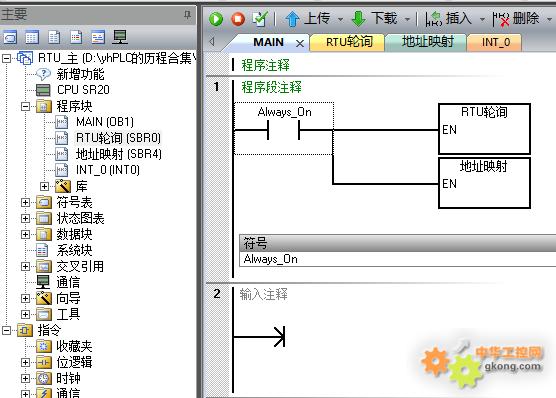

1、主站配置

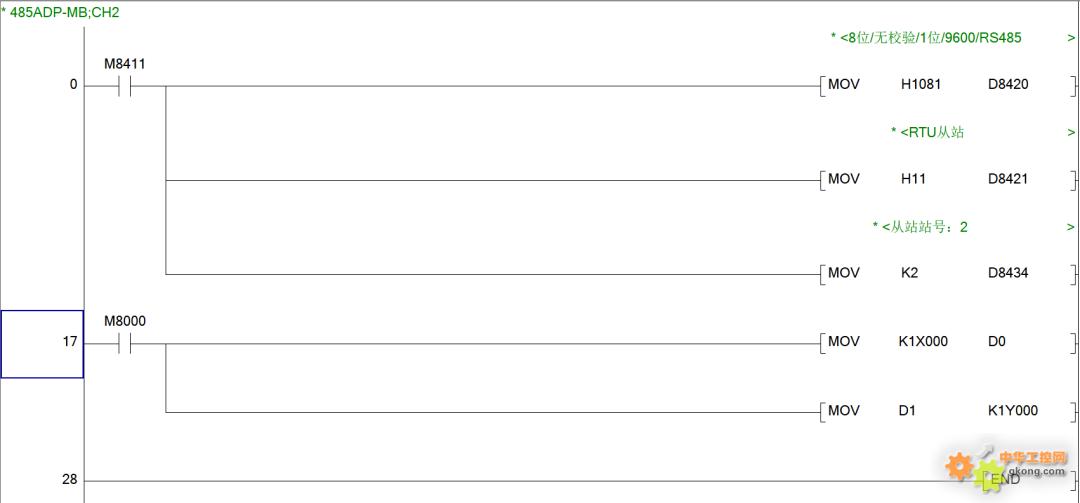

2、從站配置
七、測試
西門子smart200（主站）I0.0—I0.3控制三菱FX3U（從站1）的Y0.0—Y0.3
西門子smart200（主站）I0.4—I0.7控制三菱FX3U（從站2）的Y0.0—Y0.3
西門子smart200（主站）Q0.0—Q0.3讀取三菱FX3U（從站1）的X0.0—X0.3
西門子smart200（主站）Q0.4—Q0.7讀取三菱FX3U（從站2）的X0.0—X0.3
八、無線方案的好處
1. 節省改造周期，無需大型施工：免除布線維護困擾，一天之內就可以輕松的完成改造并達到通訊穩定性要求。
2. 安裝簡單，無需編程：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。
3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理，確保數據的安全和可靠性。生產的產品通過ISO9001質量產品體系認證
4. 無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。
5. zhuan ye 的售后服務：具有20年工業現場調試經驗的無線通訊專家團隊，為產品提供可靠的技術支持與售后服務。
九、用戶應用
◆ 重慶宏曠電子科技有限公司，三菱FX系列PLC之間無線，200M
◆ 深圳市瑞興達機械設備有限公司，三菱FX系列PLC之間無線通訊
◆ 大洋泊車股份有限公司，三菱FX3u-PLC之間數據無線傳輸，200米
◆ 河南平高電氣股份有限公司環保科技,隧道里3臺移動的三菱PLC的N:N無線通訊
◆ 江蘇金秋竹集團有限公司，三菱PLC的N:N協議
◆ 佛山市高威中正技術有限公司，三菱PLC一主六從N:N物料機的控制
◆ 蘇州浸滲機械設備有限公司，多臺三菱FX3U無線通信
◆ 蘇州德里克斯自動化精機有限公司，三菱PLC無線控制
◆ 衡水富科源叉車配件有限公司，5臺三菱PLC之間的N:N協議無線通訊
◆ 上海鑫灝自動化科技有限公司，三菱PLC無線組態
十、公司介紹
西安達泰電子有限責任公司創立于2002年，是一家集工業無線產品研發、生產、銷售于一體的高新技術“智”造企業，產品具有“可靠、簡單、 gao xiao”的特點，能夠直接取代傳統線纜，實現工業數據信號的無線傳輸，近20年間，達泰先后獲得多項發明zhuan li ，被評為高新技術企業，常年與國內top50高校進行產學研合作、水泥行業百?gòu)?qiáng)供應商，參與yi dai yi lu沿線國家建設項目，同時也逐步組建起了一支具有豐富現場經驗的PLC無線通訊團隊，為客戶提供quan fang wei 的技術保障?，F(xiàn)已為國內外超30000家工廠企業成功實現近15萬個無線采集測控方案設計和改造項目，投入使用的設備超100萬套。DTD1系、4系無線產品廣泛應用于水泥，冶煉，發電，煤炭，化工等復雜惡劣的工業場合，平均連續使用壽命超過5年以上。
十一、服務介紹
1. 關于產品
我們是廠家；我們沒有代理及經銷商，請聯系西安達泰電子有限責任公司。
2.關于快遞
我們合作的快遞是：順豐、京東快遞，倉庫會根據具體情況安排快遞。如順豐、京東不到或者需要其他快遞，請?zhí)崆爸鲃?dòng)聯系我們溝通解決。
3.關于發貨
生產部根據貨期安排生產，會在付款后及時安排發貨。產品貨期以銷售合同為準。
4. 售后服務
我公司提供的產品，如因產品質量問題（人為因素?fù)p壞除外），自客戶收到產品之日起六個月內包換，兩年內免費維修，兩年后只收取維修成本費用；無論什么問題，均可致電我公司售后技術支持，我們將全力為您解決問題，“以客戶為重”是我們達泰一貫秉承的服務理念。
