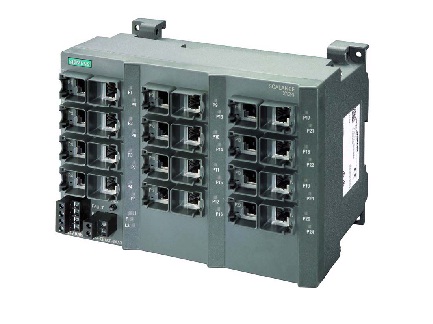

SCALANCE X224
產品描述
訂貨號：6GK5224-0BA00-2AA3
型 號：SCALANCE X224,網管型交換機24×10/100Mbit/s RJ45端口, LED診斷功能，故障信號顯示，連接設置按鈕，冗余電源輸入，PROFINT IO設計，網絡管理，可組成冗余環，可選C-Plug,電子手冊光盤
傳輸速率：10/100Mbit/s
接口類型
電 氣: 24×RJ45接口（10/100Mbit/s;TP）
光 學：—
電源連接：1×4針端子排
信號觸發連接：1×2針端子排
交換介質插槽：C-PLUG
電源電壓：2×24V DC（18V to 32V）
電流消耗：350mA
功 率：8.40 W
網絡范圍參數/雙絞線纜長度：
0-100米：帶有工業快速連接RJ45插頭的工業標準電纜
用0-90米工業標準電纜連接的RJ45接口的插座+10米雙絞線
0- 85米：帶有工業快速連接RJ45插頭的船用/拖纜
用0-75米船用/拖纜連接的RJ45接口的操作+10米雙絞線
0- 3000米：—
0-26000米：—
工作環境條件
工作溫度：－20°C至+70°C
運輸/存儲溫度：－40°C至+80°C
工作濕度：＜95%，
機械結構
尺寸(W×H×D)mm:180×125×124
安裝方式：標準導軌安裝,S7-300導軌，壁板安裝
防護等級：IP30
認 證
噪聲輻射：EN 61000-6-4 Class A
抗干擾性：EN 61000-6-2
CuL listing: UL 60950-1,CSA C22.2 NO.60950-1
cULus for Hazardous Locations:UL1604,UL2279Pt.15
FM : FM 3611
ATEX Zone 2: EN 50021
C-Tick : AS/NZS 2064 (Class A)
CE : EN 61000-6-4 Class A,EN 61000-6-2
船級社認證
美國艦艇協會
英國勞氏船級社
挪威船級社
德國勞氏船級社
日本海事協會
法國船級社
平均無故障時間：45.87年
組環能力：有
冗余管理器功能：有
