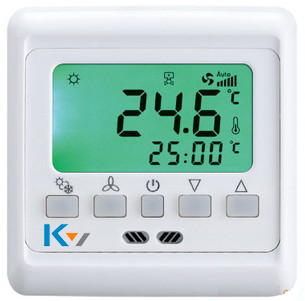

KY-F307B高檔液晶溫控器適用于工業、商業及家庭居室的溫度控制，通過溫控器傳感器檢測室內溫度和溫控器設定溫度相比較的結果，對空調系統末端的風機盤管及電動閥、電動風閥的控制，從而達到調節室內溫度、舒適及節能的目的。
一、中央空調溫控器，風機盤管溫控器，湖南液晶溫控器，高檔室內液晶溫控器 技術參數
1、設定溫度范圍：5℃-35℃
2、控溫精度：±0.5℃
3、負載電流：<3A（阻性負載）
4、電源電壓：220VAC±10%，50-60HZ
5、自身功耗：<1.5W
6、外形尺寸：86mm X 86mm X 13mm
7、材料及顏色：白色PC/ABS阻燃材料
8、導線要求：0.5mm≤截面直徑≤2.5mm
二、中央空調溫控器，風機盤管溫控器，湖南液晶溫控器，高檔室內液晶溫控器產品功能及特點
1、外觀豪華，大屏幕液晶顯示；
2、顯示室溫、制冷或制熱、風速、時鐘；
3、自動風速狀態，顯示風速運行狀態；
4、采用高可靠性單片機，抗干擾性強；
5、采用繼電器作為輸出控制器件，可靠性高，實用性強；
6、風機是否受控選擇，專為中國市場所設計；
7、房間溫度校正：采用按鍵式直接校正房間溫度測量值；
8、斷電記憶功能：能記憶斷電前的工作狀態，來電以前設定參數運行；
9、風機受控防露功能，任何狀態下關閥后低速運行30秒停機；
10、可控制三線電動閥（二通，三通），兼容二線電動閥，電磁閥，風閥；
11、開/關控制室內溫度的設定并顯示，時鐘功能多時段定時開/關機功能（可選），風速三擋控制，紅外遙控功能（可選）及藍色背光（可選）；
三、操作說明
1、開關機：“ ”鍵為開關機鍵，按“ ”鍵選擇系統開機或關機。
2、溫度設置：按“▲”鍵升高設置溫度,按“▼”鍵降低設置溫度，每按鍵一次溫度變化1℃
3、溫度校準功能(在溫度顯示不準確時，才可進行如下操作)：關機狀態下，按住風速鍵3秒鐘，直到顯示“XX”時（RT）符號不在顯示，按“▲”或“▼”鍵來調整到正確的溫度值，5秒鐘后自動確認。
4、制冷制熱模式調整：按“ ”鍵來選擇工作模式
5、風速選擇：按“ ”鍵，選擇風機三檔風速（高、中、低），6秒鐘后自動確認，在自動模式下，風速自動擋，既當室溫與設定溫度相差1℃時，自動選擇低風速；當室內溫度與設定溫度相差2℃時自動選擇中速；當室內溫度與設定溫度相差3℃時自動選擇高風速。
6、設定定時開關機：按時鐘鍵屏幕出現TIMER OFF字符以及時鐘模式“hh:mm”通過按“▲”或“▼”鍵來調整定時關機時間，每按一次上下調整為30分鐘。
四、安裝說明
第一步：溫控器分為底殼，面殼和小盒三部分，用小一字螺絲刀沿斜面伸到底端卡槽中
第二步：略用力向上撬起，即可打開卡鉤
第三步：取下排線，講小盒部分端子與電源線可靠連接，再把小盒與底殼裝配好后將排線從方孔引出
第四步：再用溫控器配備的兩個螺釘把底殼安裝在墻面標準底盒上
第五步：把排線連接好，再把主控板裝上，先成30度角掛上上面的兩個掛鉤，必須掛到位，再稍用力把下側兩角處，卡住上殼，安裝完畢。
五、安裝注意事項
1、安裝時如果采用硬線，必須事先彎折合適角度 2、溫控器使用的環境：溫度0℃-45℃
3、一定要嚴格按照接線圖進行接線 4、不能用于驅動電磁閥等電磁元件
5、一只溫控器只能驅動一個電動風口或電動風閥
6、不要用力拉排線，也不要使溫控器落入施工泥漿
7、一個溫控器只能驅動一個風機盤管和一個電動閥
8、安裝過程中特別注意不要對液晶面板施加壓力，更不要摔打溫控器
9、液晶型溫控器屬于精密電子設備，安裝時注意不能磕碰、摔落，不能使后殼變形
10、溫控器應安裝在距地面1.4米高左右，并能夠代表室溫或室內區域溫度的墻面，也應避免陽光直射，以及發熱體。
