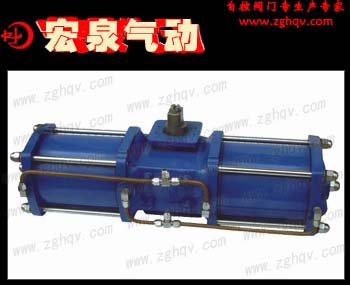

AW型氣動執行器
概述
AW氣動執行器分為雙作用式和單作用式（彈簧復位），兩個分體氣缸，容易制造大尺寸缸體， 輸出扭矩大，動作靈活平穩；缸體內壁和活塞軸鍍硬鉻，有很好的抗磨性；所有滑動部件之間配有無油潤滑軸和導向環以降低摩擦系數，延長使用壽命，AW氣動執行器的U型曲線特性輸出扭矩更適用于大口徑球閥、蝶閥。
特點及參數
基本設計
氣動雙氣缸雙活塞拔叉式傳動機構；
型號AWxx=雙作用式；
型號AWxxS=單作用式（彈簧復位）。
回轉角度
雙作用式=90℃；
單作用式=90℃；
從兩端可調節角度 -5O ～ +5O。
工作環境溫度
-20℃ ～ 90℃。
氣源壓力
0.2 ～ 0.8Mpa（最大1.0Mpa）。
工作原理
雙作用式
單作用式
雙作用式輸出扭矩
|
型號規格 |
氣源壓力（Mpa） | ||||
|
0.3 |
0.4 |
0.5 |
0.6 |
0.7 | |
|
AW13 |
515 |
620 |
770 |
930 |
1080 |
|
AW17 |
950 |
1270 |
1590 |
1910 |
2230 |
|
AW20 |
2150 |
2870 |
3580 |
4300 |
5020 |
|
AW25 |
3360 |
4480 |
5600 |
6720 |
7850 |
|
Aw28 |
5150 |
6860 |
8580 |
10300 |
12020 |
|
AW35 |
10120 |
13500 |
16870 |
20250 |
23620 |
|
AW40 |
13220 |
17630 |
22040 |
26450 |
30860 |
|
AW50 |
22460 |
29950 |
37440 |
44930 |
52420 |
|
AW60 |
47300 |
63070 |
78840 |
94610 |
110380 |
單作用式輸出扭矩
|
型號規格 |
彈簧扭矩 |
氣源壓力（Mpa） | ||||||
|
0.4 |
0.5 |
0.6 | ||||||
|
最小 |
最大 |
最小 |
最大 |
最小 |
最大 |
最小 |
最大 | |
|
AW13S |
230 |
430 |
185 |
340 |
340 |
545 |
490 |
700 |
|
AW17S |
330 |
670 |
600 |
930 |
920 |
1290 |
1230 |
1573 |
|
AW20S |
1190 |
1980 |
880 |
1670 |
1600 |
2390 |
2320 |
3110 |
|
AW25S |
1600 |
2510 |
1970 |
2880 |
3090 |
4000 |
4210 |
5120 |
|
AW28S |
2900 |
5610 |
1250 |
3960 |
2970 |
5685 |
4680 |
7400 |
|
AW35S |
5520 |
10740 |
2760 |
7970 |
6130 |
11340 |
9510 |
14720 |
|
AW40S |
8770 |
16140 |
1480 |
8860 |
5900 |
13260 |
10300 |
17670 |
|
AW50S |
13110 |
27490 |
6370 |
20750 |
14840 |
29220 |
23310 |
37700 |
訂貨須知
訂貨時請注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.雙作用或單作用(單作用請注明氣開式或氣閉式)，4.閥體、閥芯材料，5.是否帶附件(附件標準：電磁閥、行程開關、空氣過濾減壓器等)，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
