NETLink® PRO —— 以太網連接MPI/PPIPROFIBUS網關
德國Helmholz系統有限公司制造的NETLink® PRO以太網網關是專為以太網接到Profibus、MPI總線而設計的，具有高度的緊湊性和靈便性，方便小巧的設計讓它的大小僅同于一只Profibus總線連接器，但它的廣泛應用甚至超過了以往NETLink®產品的設計。
專為S7-200、S7-300、S7-400接到以太網而設計的緊湊型NETLink® PRO可插入到PROFIBUS設備上并接入總線，附帶的3m以太網電纜直接插在該設備的RJ45插口，當然，任何標準的Cat-5網絡電纜同樣可以使用，這個連接長度可高達100m而無需附加設備。集成在外殼上的PG插座可以允許進一步的設備連接。
產品描述 產品型號

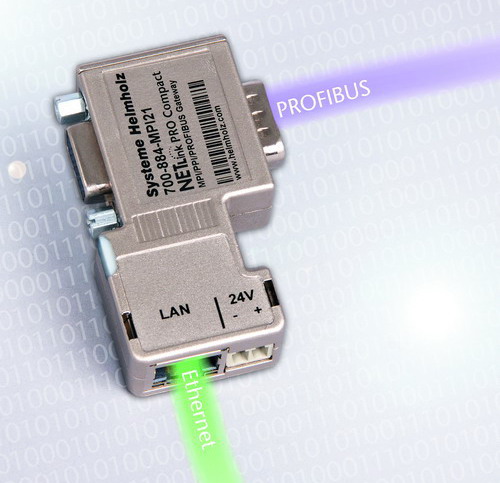

緊湊型NETLink® PRO以太網網關 700-884-MPI21
緊湊型NETLink® PRO以太網關可以通過PLC的CPU或外接24V電源供電。設備所提供的驅動程序在安裝后會自動嵌入S7工程工具。此外，通過Web接口使用通用的RFC 1006 (國際標準TCP)協議進行簡便配置，讓你與許多通用的軟件產品進行溝通而無需使用額外的軟件。例如：可視化HMI第三方人機界面OPC Server等等。
在控制器方面，新型的緊湊型NETLink® PRO以太網關允許以12Mbps的全傳輸速率、最高32傳輸通道在MPI/PPI/PROFIBUS總線中同時通過。波特率自動檢測。在單主機操作時，被動的總線站點也可以被找到。通過安全功能TCP/IP訪問可以受到限制。使用所提供的SHTool軟件也可用于參數化和診斷功能，通過下載最新版本的SHTools可隨時對設備進行更新。
特點：
使用RFC1006國際標準TCP協議
可實現CPU到CPU通訊
支持所有常用Simatic S7工程工具
使用DHCP進行動態地址分配
TCP/IP訪問的安全保護功能
連接PLC時寫保護
為S7-200、S7-300、S7-400專業設計
并行32個MPI / PROFIBUS連接和16個TCP連接
在Web窗口方便的進行設置
在瀏覽器窗口監控變量
MPI/PPI/Profibus上自動波特率從9.6Kbps到12Mbps
MPI/PPI/Profibus上電氣隔離
技術參數
尺寸 （D×W×H 毫米） 64×40×17 mm
重量 約 110 克
電源 電壓 DC 24 V ±25%
消耗電流 最大 200 mA
通訊接口
典型 10 Base-T
100 Base-TX
連接器 RJ45
傳輸速率 10 / 100 Mbps 自動檢測
MPI / PPI / Profibus
典型
RS485 隔離
傳輸速率 最大 12 Mbps 自動檢測
連接器
SUB-D型
9針 帶PG接口
協議 FDL協議框架 RFC 1006
環境溫度 0℃…60℃
指示燈 2個LED燈，
防護等級 IP 20
