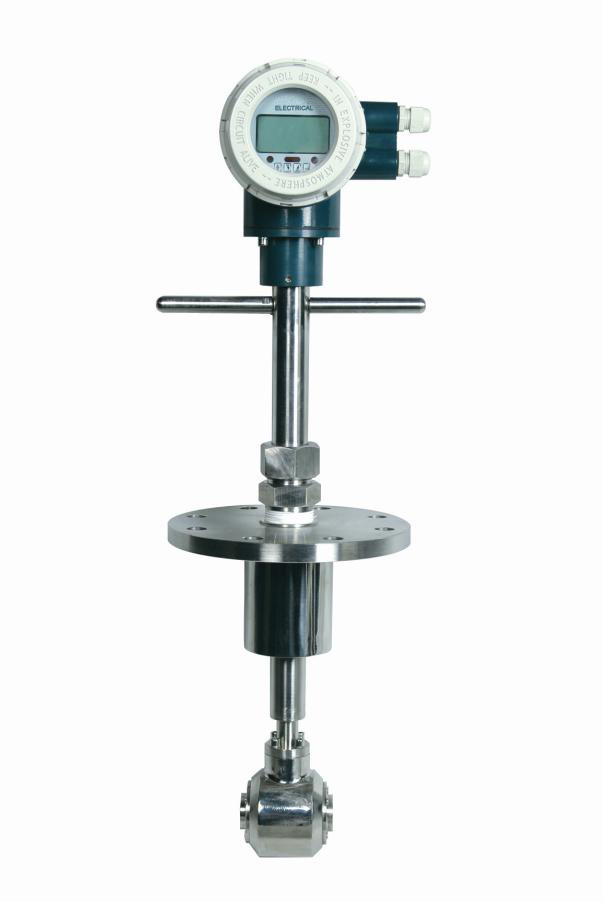

產品結構圖 |
|
|
|
儀表規格 |
簡易插入式 |
球閥插入式 |
|
拆裝方式 |
斷流后拆裝 |
不需斷流，關閉球閥后即可拆裝 |
|
儀表型號 |
A型 |
B型 |
|
精確度 |
±1.5% |
±1.5% |
|
公稱通徑 |
DN300-DN3000 |
DN300-DN3000 |
|
可測最低流速 |
0.1米/秒 |
0.1米/秒 |
|
可測最高流速 |
15米/秒 |
15米/秒 |
|
量程比 |
1:20，可按客戶要求訂制 |
1:20，可按客戶要求訂制 |
|
顯示器 |
可選 |
可選 |
|
輸出信號 |
4-20mA |
4-20mA |
|
通訊接口 |
可選RS485 |
可選RS485 |
|
供電電源 |
220VAC,允差15%或+24VDC，紋波≤5% |
220VAC,允差15%或+24VDC，紋波≤5% |
|
防爆等級 |
可選Exd[ia]qIICT5 |
可選Exd[ia]qIICT5 |
|
防護等級 |
IP65，可選IP68 |
IP65，可選IP68 |
|
整機功耗 |
6.5W |
6.5W |
|
測量體（傳感器）材質 |
304不銹鋼 |
304不銹鋼 |
|
測量元件（電極）材質 |
316L不銹鋼 |
316L不銹鋼 |
|
溫度范圍 |
＜130℃ |
＜130℃ |
|
環境溫度 |
-20℃～70℃ |
-20℃～70℃ |
|
常用流速-流量對照表流速（m/s）； 流量（m3/h） 口徑 |
