所屬類別： HOLIP-P

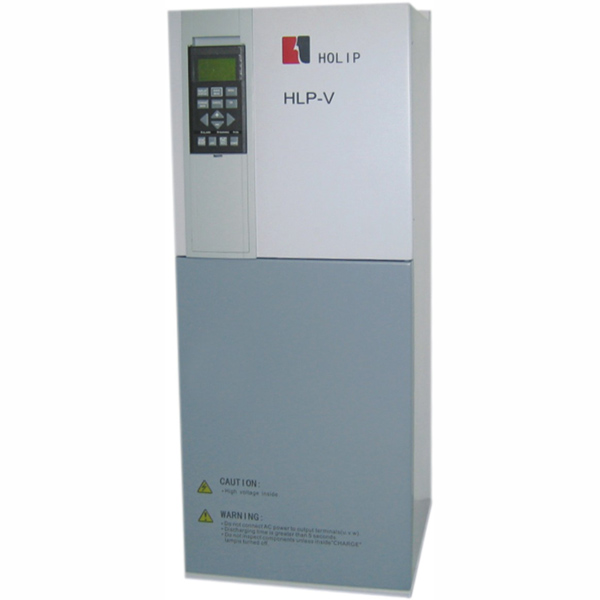

名稱： 海利普變頻器HOLIP-P（風機水泵恒壓供水專用）
聯系人：王港 02386561945、15123649629
功率范圍：11KW~45KW（三相380V）
以大規模電機控制IC＋專用驅動電路＋I(xiàn)GBT為核心，整機可靠性高；
對電網使用性強、波動可達±20%，特別適應電網質量較差的國家與地區 ；
具有一拖六功能，可實現變頻、工頻的自動切換；
內置定時開機、休眠等功能；
有三種壓力反饋信號類型設置：電阻0~400Ω，電流 4~20mA,電壓0~10V；
有PID控制與上、下限控制兩中控制方式；
有多達12個時間段與6個壓力目標值，方便用戶程式運行；
有多種保護泵的工作方式，可最大限度地延長泵的使用壽命；
具有RS485接口，可方便組成集中控制系統；
產品規格
型 號 輸 入 電 壓 功率
(KW) 驅動器
容量(KVA) 輸出電流(A) 適 用電 機(KW)
HLPP001143C 3Φ380V 50Hz 11 19 24 11
HLPP001543C 3Φ380V 50Hz 15 26 33 15
HLPP18D543C 3Φ380V 50Hz 18.5 32 40 18.5
HLPP002243C 3Φ380V 50Hz 22 37 47 22
HLPP003043C 3Φ380V 50Hz 30 52 65 30
HLPP003743C 3Φ380V 50Hz 37 64 80 37
HLPP004543C 3Φ380V 50Hz 45 72 91 45
HLPP0D7523C 220V/50HZ/0.75KW
HLPP01D523C 220V/50HZ/1.5KW
HLPP02D223C 220V/50HZ/2.2KW
HLPP03D723B 220V/50HZ/3.7KW
HLPP05D523B 220V/50HZ/5.5KW
HLPP0D7543C 380V/50HZ/0.75KW
HLPP01D543C 380V/50HZ/1.5KW
HLPP02D243C 380V/50HZ/2.2KW
HLPP03D743C 380V/50HZ/3.7KW
HLPP05D543B 380V/50HZ/5.5KW(風機)
HLPP07D543B 380V/50HZ/7.5KW(風機)
HLPP001143B 380V/50HZ/11KW(風機)
HLPP001543B 380V/50HZ/15KW(風機)
HLPP18D543B 380V/50HZ/18.5KW(風機)
HLPP002243B 380V/50HZ/22KW(風機)
HLPP003043B 380V/50HZ/30KW(風機)
HLPP003743B 380V/50HZ/37KW(風機)
HLPP004543B 380V/50HZ/45KW(風機)
HLPP005543B 380V/50HZ/55KW(風機)
HLPP007543B 380V/50HZ/75KW(風機)
HLPP009043B 380V/50HZ/90KW(風機)
HLPP011043B 380V/50HZ/110KW(風機)
HLPP013243B 380V/50HZ/132KW(風機)
HLPP016043B 380V/50HZ/160KW(風機)
HLPP016043BG 380V/50HZ/160KW(風機)
HLPP018543B 380V/50HZ/185KW(風機)
HLPP018543BG 380V/50HZ/185KW(風機)
HLPP020043B 380V/50HZ/200KW(風機)
HLPP022043B 380V/50HZ/220KW(風機)
HLPP025043B 380V/50HZ/250KW(風機)
HLPP028043B 380V/50HZ/280KW(風機)
HLPP030043B 380V/50HZ/300KW(風機)
HLPP031543B 380V/50HZ/315KW(風機)
HLPP034543B 380V/50HZ/345KW(風機)
HLPP037543B 380V/50HZ/375KW(風機)
HLPP040043B 380V/50HZ/400KW(風機)
HLPP041543B 380V/50HZ/415KW(風機)
HLPP045043B 380V/50HZ/450KW(風機)
產品通用規格
項目名稱 HLP-P
控制方式 SPWM
輸入電源 380V電源：380±15%；220V電源：220±15%
五位數碼顯示
及狀態指示燈 顯示頻率、電流、轉速、電壓、設置壓力、當前壓力、變頻器溫度、正反轉狀態、故障等。
通信控制 RS-485
操作溫度 -10~40℃
濕 度 0-95%相對濕度（不結露）
振 動 0.5G以下
頻率控制 范圍 0.10~400.00Hz
精度 數字式：0.01%（-10~40℃）；模擬式：0.1% （25±10℃）
設定解析度 數字式：0.01Hz；模擬式：最大操作頻率的1‰
輸出解析度 0.01Hz
鍵盤設定方式 可直接以← ∧ ∨ 設定
模擬設定方式 外部電壓0-5V，0-10V，4-20mA，0-20mA。
其它功能 頻率下限 、啟動頻率、停車頻率、三個跳躍頻率可分別設定
一般控制 加減速控制 4段加減速時間（0.1-6500秒）任意選擇
V/F曲線 可任意設定V/F曲線
轉矩控制 可設定轉矩提升，最大10.0% ，啟動轉矩在1.0Hz時可達150%
多功能輸入端 6個多功能輸入端，實現8段速控制、程序運行、4段加減速切換、UP、DOWN機能、外部急停等功能；另有3路恒壓供水專用的壓力反饋輸入，可實現0~400Ω、4~20mA、0~10V三種壓力的反饋。
多功能輸出端 有5個多功能輸出端，實現運轉中、零速、外部異常、程序運行、等指示及報警；另有13個恒壓供水專用輸出繼電器，可實現一拖六工頻/變頻切換、過壓/欠壓報警等功能
其它功能 自動電壓穩壓（AVR）、減速停止或自由停止、直流剎車、自動復位再起動、頻率跟蹤、自動節能運行、載波可調（最高達15KHz）、定時開機、休眠功能、主泵定時更替、內置PID、簡易PLC功能、12個時間段、6種壓力目標值可分別設置、有直接啟停型與循環軟啟動兩種工作方式、PID控制與上/下限控制兩種控制方式可供選擇等
保護功能 過載保護 電子電驛保護馬達、驅動器120%/1分鐘
FUSE保護 FUSE熔斷，馬達停止
過電壓 220V級：直流電壓＞400V
380V級：直流電壓＞800V
低電壓 220V級：直流電壓＜200V
380V級：直流電壓＜400V
瞬停再起動 瞬停后可以頻率跟蹤方式再起動
失速防止 加/減速運轉中失速防止
輸出端短路 電子線路保護
其它功能 散熱片過熱保護、反轉限制、開機后直接起動、故障復歸、參數鎖定PID、一拖六等。
