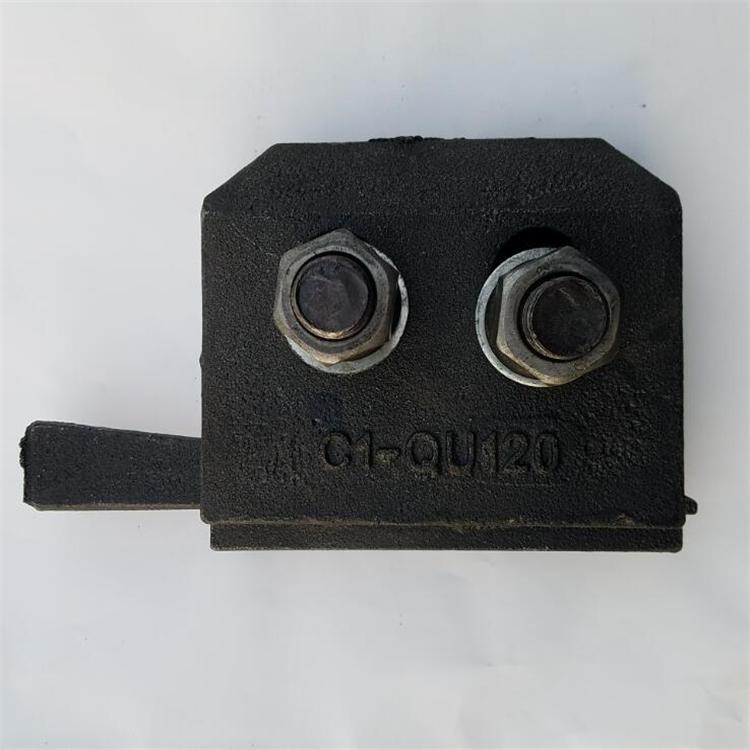

QU120軌道壓板
QU120軌道壓軌器/軌道壓板 QU120焊接型軌道壓軌器 行車軌道壓軌器
QU120軌道壓軌器適用在120kg鋼軌固定件，又稱焊接型-QU120龍昊生產符合a=125mm，b=250mm,2e=124mm,2s=20mm, QU120軌道壓軌器固定件又名焊接型壓軌器，由上蓋板,底座板,調整板,螺栓,螺母，平墊圈，彈簧墊圈7部分組成。固定件底座與吊車梁焊接，焊條型號選用應與聯結件材質相適應。如采用Q235及Q345鋼時分別采用E4315、E5015型焊條。
QU120軌道壓軌器的材料及制做標準
(1)上蓋板,底座板,調整板為ZG270-500.材質符合5676-85之規定.采用失蠟精密鑄造.II級級量,尺寸偏差符合JZ67-2II級精度之規定.
(2)螺栓,螺母為Q235BF鋼加工件,機械性能及化學成分GB700 -88之 規定,螺栓表面精度12.5 ,螺母符合GB 6170-86之規定.
(3)平墊圈為Q235AF鋼,制作要求符合GB97.1-85之規定
(4)彈簧墊圈為65Mn或60si2Mn鋼,材質符合1222-84之規定,制作要求符合GB93-87之規定.
QU120軌道壓軌器材質說明：
壓軌器按可劃分為WJK、SWJK、HWJK系列TG38、TG43、TG50、TG60、QU70、QU80、QU100、QU120由底座、上蓋、穿肖、彈平墊圈組成。
壓軌器材質：壓軌器材質有兩種：1：半鑄鋼：上蓋為球墨鑄鐵、底座為鑄鋼。
2：全鑄鋼：上蓋和底座均為鑄鋼。
行車 QU120軌道壓軌器
（一）適用范圍：適用于設有鋼筋混凝土吊車梁或預應力混凝土吊車梁的工業廠房及露天棧橋，其適用范圍為：廠房柱距：6.0m、12.0m、0m；吊車起重量：1t～125軟。
焊接型壓軌器（TG24---QU120）
焊接型軌道壓軌器以套為準，每套均包括：底座、上蓋、穿肖、螺栓、彈平墊圈。適用軌道型號：TG24 TG38 TG43 TG50 QU70 QU80 QU100 Q。
壓軌器（TG24 TG38 TG43 TG50 QU70）
行車軌道聯結件（24kg／m、38kg／m、43kg／m）
QU120軌道壓軌器：（一）適用范圍：適用于設有鋼筋混凝土吊車梁或預應力混凝土吊車梁的工業廠房及露天棧橋，其適用范圍為：廠房柱距：6.0m、12.0m、0m，吊車。
