品牌：內密控NEMICON編碼器	產地：日本.東京
價格：0人民幣/個	規格：HES-25-2MHC
簡要說明：● 脈沖數：30P/R-3600 P/R
詳細介紹：

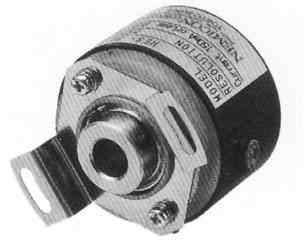

特價供應內密控編碼器HES-25-2MHC

HES系列產品說明：

●     小型中空、多種軸徑、厚度為33MM的薄型

●     外型尺寸：Ф38*26

●     多種軸徑：Ф8（Ф5、Ф6、Ф6.35）/中空

●     脈沖數：30P/R-3600 P/R

●     輸出信號：A相、B相、Z相

● 電源電壓范圍: DC5V或DC10.8-26.4V

●     多種輸出方式:NPN開放集電極輸出,PNP型開放集電極輸出,長線驅動輸出,推拉輸出





HES-25-2MHC內密控編碼器工作原理：

由一個中心有軸的光電碼盤，其上有環形通、暗的刻線，



有光電發射和接收器件讀取，獲得四組正弦波信號組合成A、B、C、D,每個正弦波相差90度相位差（相對于一個周波為360度），將C、D信號反向，疊加在A、B兩相上，可增強穩定信號；另每轉輸出一個Z相脈沖以代表零位參考位。

由于A、B兩相相差90度，可通過比較A相在前還是B相在前，以判別編碼器的正轉與反轉，通過零位脈沖，可獲得編碼器的零位參考位。編碼器碼盤的材料有玻璃、金屬、塑料，玻璃碼盤是在玻璃上沉積很薄的刻線，其熱穩定性好，精度高，金屬碼盤直接以通和不通刻線，不易碎，但由于金屬有一定的厚度，精度就有限制，其熱穩定性就要比玻璃的差一個數量級，塑料碼盤是經濟型的，其成本低，但精度、熱穩定性、壽命均要差一些。

分辨率—編碼器以每旋轉360度提供多少的通或暗刻線稱為分辨率，也稱解析分度、或直接稱多少線，一般在每轉分度5~10000線。
