CQB-G型高溫磁力驅動離心泵（簡稱CQB-G高溫磁力泵），又稱CQB-G高溫保溫泵。通常由電機，磁力耦合器，水冷卻裝置和耐腐蝕離心泵四大部分組成，其主要特點是利用磁力耦合器傳遞動力。當電動機帶動磁力耦合器的外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而無泄漏。磁力耦合器的磁性材料采用耐高溫型稀土永磁材料，能承受280度以下的高溫介質而保持強大的磁力扭矩。在電機與磁力耦合器之間加裝了水冷卻裝置，防止泵送高溫介質之熱量傳導至電機，以保持電機的正常運行，從而達到無泄漏輸送高溫介質。泵的過流部件根據需要可分別采用304、304L、302、321、316、316L、UB6、CD4Mcu、鈦合金、鎳基合金等耐腐蝕材料。 CQB-G系列磁力泵是全國聯合設計開發的新型完全無泄漏耐腐蝕泵，其技術經濟指標接近國外同類產品水平，其型式、基本參數及技術性能符合JB/T7742-95《小型磁力傳動離心泵》標準要求。
主要用途及適用環境
CQB-G系列磁力泵適用與石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送高溫類易燃、易爆、揮發、有毒、稀有貴重液和各種腐蝕性液體的理想設備。適用于輸送系統工作壓力小于1.6Mpa，溫度不超過280℃，密度不大于1840kg/m3，粘度不大于30cm2/s的不含硬顆粒和纖維的液體。采用多重循環冷卻結構，保證了原動力和磁傳動的可靠性和穩定性，同時采用柱銷聯軸器，減少了泵的噪音和震動，便拆式和柱銷聯軸器同時使用，使高溫磁力泵的結構增長，更有利于泵的散熱。同時，也十分方便用戶的維修或更換零件，在高溫磁力泵的外轉子部分還設計了散熱風葉，確保磁鋼的穩定性。適用于輸送高溫介質，溫度≤300℃。

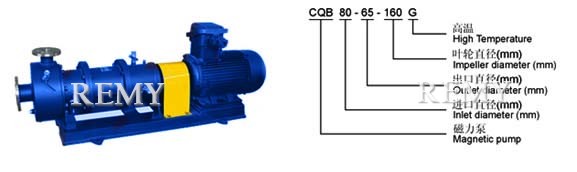

CQB-G型高溫磁力驅動離心泵
結構說明
CQB-G高溫磁力泵 結構說明
1 泵體 4 后密封環 7 軸套 10 隔離套 13 軸
2 靜環 5 止推環 8 軸承體 11 內磁鋼總成 14 聯接架
3 葉輪 6 軸承 9 外磁鋼總成 12 冷卻箱
型譜圖
