水泵綜合測控系統
概述：
水泵綜合試驗測量控制系統是我公司依據國家標準（標準號：GB/T3216-2005；GB/T12785-2002），結合各水泵廠現場的實際情況而開發設計的一套測試動力回轉、潛水電泵、離心泵等水泵性能和氣蝕試驗測量控制的試驗臺，可完全按照客戶要求完成交鑰匙工程，也可根據客戶原有使用現場，對水泵試驗臺進行改造升級，該試驗臺除手動或自動完成整個試驗過程外，還可以作為水泵出廠時的出廠試驗，試驗完成后自動判定水泵等級。
系統構成：
●硬件：水泵臺架（用戶自備）；
控制柜臺、工控機；
傳感器；壓力、溫度、轉矩轉速、流量；
系統信號適配器；
●軟件：符合國標及用戶需要的測試軟件；
技術特點：
●試驗泵類型：回轉動力泵、離心泵、潛水泵、螺桿泵、汽油機水泵等；
●試驗項目：泵的性能試驗、汽蝕試驗；
主要技術指標及功能：
●頻率測量通道為3通道，可以測量轉速、扭矩和頻率信號輸出的傳感器信號，測量范圍0~15KHz測量精度0.1%;
●A/D通道為16(單)/8(雙),可以測量0~10V、±5V、4~20mA等壓力、溫度、流量等參數，12bit，100K轉換速率；
●測量轉矩、轉速、功率、壓力、溫度、等參數，打印數據報告，繪制轉速、扭矩、功率、壓力、流量-揚程、流量-功率、流量-效率、流量-氣蝕余量等參數的曲線。以上試驗數據可實時與外掛大屏幕通訊顯示、切換界面；
●系統結構模塊化而且簡單，因而降低了系統成本、保證了系統可靠性，測量重復性好；

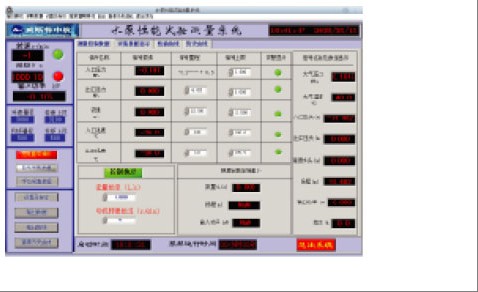

●系統軟件操作簡單、界面明晰，測試數據可自動或手動記錄；
●測量完成后，軟件自動判定水泵等級及是否合格；
