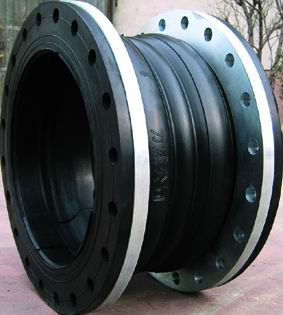

CJQ(X)-CF水泵進口專用橡膠接頭
該產品內壁為光滑平面圓柱形，內襯聚酯簾布，外部凸起部門為鋼絲繩支撐環，內層膠為耐不同介質橡膠，外層為普通橡膠，主要功能為防止負壓吸扁和承受短時間內壓，避免因泵的動力和吸水振動而使吸水管下端擺動，使水流均衡提升及水泵電耗降低，另外，因橡膠接頭內壁垂直無凹槽（起弧，也叫大肚子），又防止了水泵吸水時產生渦流，從而提高水泵效率。
橡膠接頭具體分類：
JGD型可曲撓單球橡膠接頭，JGD-A型可曲撓雙球橡膠接頭，JDX型異徑橡膠接頭，GJQ（X）-CF水泵進口專用橡膠接頭，GJQ（X）-KG卡箍式可曲撓橡膠接頭，KPYT型偏心異徑橡膠接頭，WTX型可曲撓橡膠彎頭，JGD-WH型韓標雙球高壓橡膠接頭，JGD-WM型美標高壓橡膠接頭，JGD-WM型英標高壓橡膠接頭，JGD-WD型德標高壓橡膠接頭，JGD-B型絲扣連接橡膠接頭，JCD-BW.N型風機盤管橡膠接頭，端面全密封可曲撓橡膠接頭，可調式可曲撓橡膠接頭，橡膠接頭防拉脫限位裝置，可曲撓橡膠接頭埋地防護裝置，JGD-D型橡膠剪切隔振器，XGD型橡膠剪切隔震墊。
公稱通經，長度，真空度及法蘭連接尺寸表 （如圖）
DN
|
L
|
H
|
N
|
K
|
￠
|
真空度KPA
|
15
|
60
|
10
|
4※
|
55
|
11
|
100
|
20
|
60
|
10
|
4※
|
65
|
11
|
|
25
|
75
|
10
|
4※
|
75
|
11
|
|
32
|
75
|
12
|
4※
|
90
|
13.5
|
|
40
|
95
|
14
|
4
|
100
|
13.5
|
|
50
|
105
|
14
|
4
|
110
|
13.5
|
|
65
|
115
|
16
|
4
|
130
|
17.5
|
|
80
|
135
|
16
|
4
|
150
|
17.5
|
|
100
|
150
|
18
|
8
|
170
|
17.5
|
|
125
|
165
|
18
|
8
|
200
|
17.5
|
90
|
150
|
180
|
20
|
8
|
225
|
17.5
|
|
200
|
210
|
20
|
12
|
280
|
17.5
|
|
250
|
230
|
20
|
12
|
335
|
17.5
|
80
|
300
|
245
|
20
|
12
|
395
|
22
|
|
350
|
255
|
22
|
12
|
445
|
22
|
|
400
|
255
|
24
|
12※
|
495
|
22
|
注：除標記*外，連接法蘭盤可按國際圖集S311/32-29PN=0.25MPa(2.5kgf/cm*cm)級加工，DN400國標圖16個螺栓改為12個。www.liweigroup.com
