應用

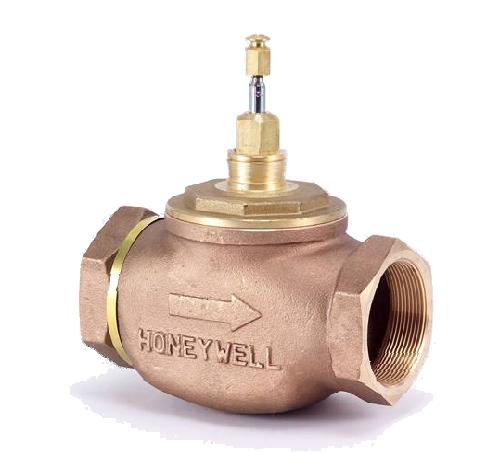

· V5211F螺紋連接二通閥可用于蒸汽， 水的HVAC應用，它可用于二位或連續調節控制，不能用于燃?xì)鈶?yīng)用。
技術規格
特點
Ø 低泄漏率（≤0.05％的Kvs）
Ø 50:1量程穩定符合VDI/VDE2173要求
Ø 精確定位，保證溫度控制
Ø 聚四氟乙烯PTFE彈性密封，自調節組合
Ø 可與直接耦合電子和氣動執行器相匹配
Ø 口徑從DN65至DN80
材質及連接方式
Ø 閥體：青銅
Ø 閥桿：不銹鋼
Ø 閥塞：不銹鋼
Ø 閥座：青銅
Ø 管道連接：BSPT內螺紋
介質壓力溫度范圍：
冷/熱水：（V5211F1xxx）
Ø 2至120℃最大1495 Kpa
Ø 120至180℃最大1100 Kpa
Ø 當介質水溫度超過150℃，閥門所配的執行器ML7420/ML7421需用高溫組件43196000-001/002,此時執行器應用溫度范圍可擴展到220℃.
選型說明
Ø V5211F1xxx： 用于水系統，等百分比閥，用于水系統控制
Ø V5211F2xxx： 用于蒸汽系統，線性閥，用于蒸汽控制
Ø 行程：20mm，配套驅動器（ML6420/ML7420/ML7421A/ML7425系列）
Ø 壓力等級：PN16
Ø 方向：閥桿向下關閉
訂貨型號 |
閥門口徑 |
Cv |
Kvs |
關斷壓力ML6420A3007-E ML7420A6033-E ML7425A6016-E |
關斷壓力ML6421A3005 ML7421A1032-E |
V5211F1004 |
65 |
63 |
54 |
1000 KPa |
|
V5211F1012 |
80 |
100 |
85.7 |
1000 KPa |
|
V5211F2002 |
65 |
63 |
54 |
1000 KPa |
|
V5211F2010 |
80 |
100 |
85.7 |
1000 KPa |
