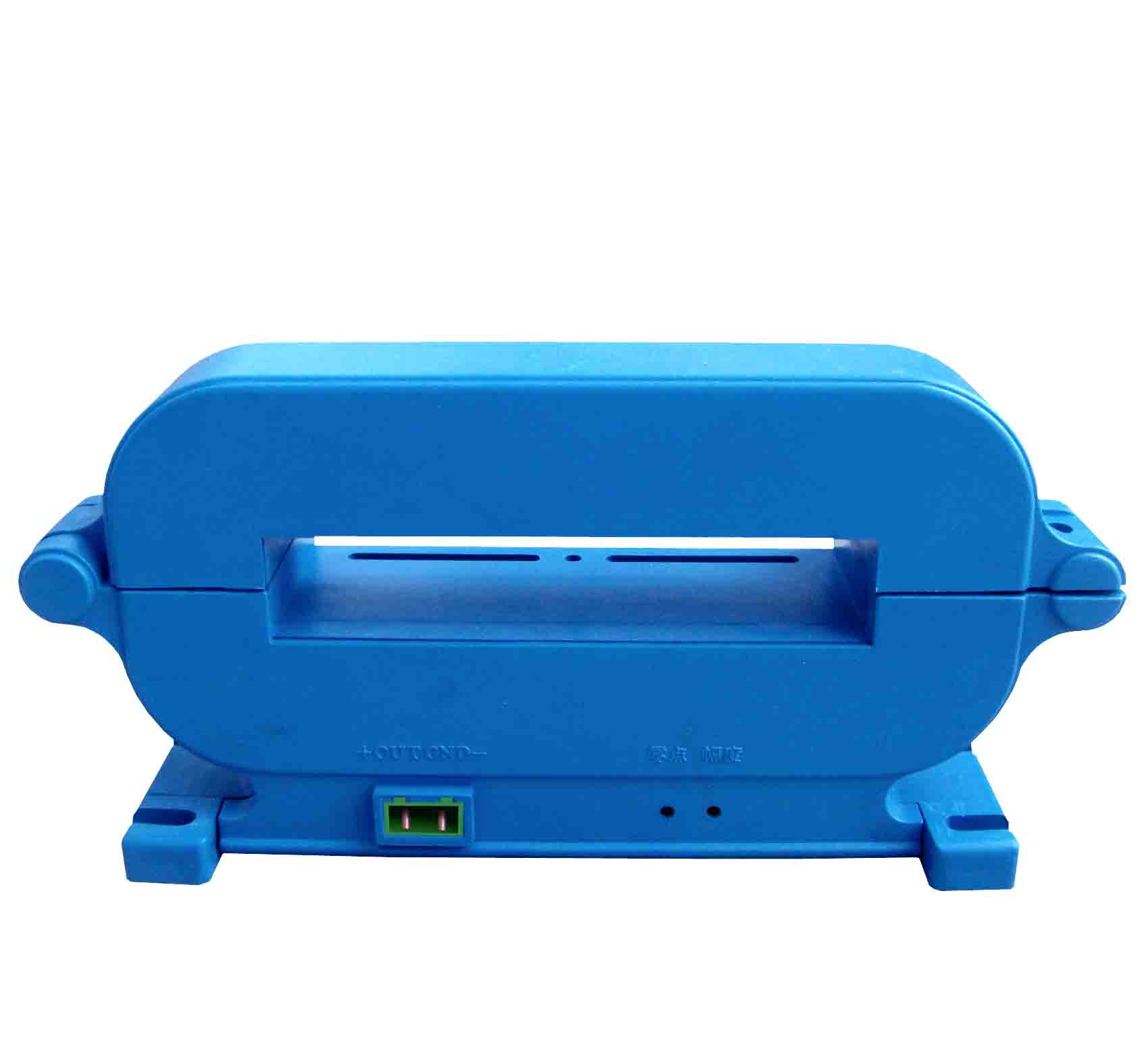

霍爾電流傳感器是應用霍爾效應原理的新一代電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種不規則波形的電流。
△特點
▉應用霍爾原理的開環電流傳感器▉靈活的安裝方式▉耗電省▉穿孔結構，無插入損耗
△應用
▉變頻調速系統▉不間斷電源UPS▉斬波器▉電池電源▉電焊機電源▉通信電源
△連接與調節
1腳：正電源（+15V）2腳：負電源（-15V）3腳：輸出信號（OutPut）
4腳：電源地（0V）GIN：幅度調節OFS：零點調節
額定輸入電流 (A) |
300 |
500 |
600 |
1000 |
2000 |
測量輸出范圍（A） |
0~600 |
0~1000 |
0~1200 |
0~2000 |
0~3000 |
輸出電壓（V） |
4 |
||||
電源電壓（V） |
± 12V ~ ± 15V |
||||
失調電壓（mV） |
< ± 20 |
||||
失調電壓漂移（mV/℃） |
≤ ± 1 |
||||
線性度（%FS） |
≤ ± 1 |
||||
響應時間（uS） |
< 10 |
||||
絕緣電壓 |
6KV / 50Hz / 1min |
||||
帶寬KHz（-3db） |
DC-20 |
||||
負載電阻（Ω） |
≥1K |
||||
工作環境溫度 |
-10~70℃ |
||||
儲存環境溫度 |
-25~85℃ |
||||
