產品簡介：
PTK-7557單防區報警模塊是具有總線通訊功能的防區擴展設備，其對于與遠距離的探測設備的連接、或在周界防范等場合中非常實用。
性能特點：
可接入一個有線探測設備
總線通訊方式
探測設備為常閉輸入
規格及參數
|
描述 |
單防區報警模塊 |
|
尺寸 |
5.0厘米 x 2.0厘米 x 1.0厘米（長x寬x厚） |
|
重量 |
10克 |
|
工作溫度 |
-10℃ ∽ +50℃；0-85%濕度 |
|
工作電壓 |
直流8.5 ∽ 20伏 |
|
工作電流 |
20毫安 |
|
防區 |
可接入1個常閉探測設備 |
|
聯網功能 |
可與總線報警主機連接，進行聯網使用 |
與總線聯連接使用說明
接線說明：如果和總線聯接，將 “紅、黑、白、黃、綠、藍”6芯線的“紅黑”分別接電源的正負，“綠黃分別接總線的“”A正B負”，“白藍”分別接信號線的正負
在同一臺報警主機上使用時，每一個報警模塊有自己的地址，不能與其它報警模塊的地址相同。地址范圍及設定，請參考報警主機的安裝或使用手冊。

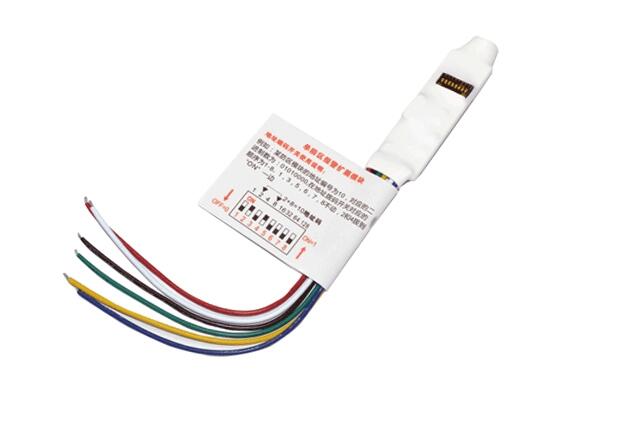

單防區模塊上有8組手動撥碼開關，用來設置單防區模塊的防區號。方法是將8組開關分別對應的數字相加，所得出的數就是防區號，并把需要相加的數對應的開關撥到ON的位置。如圖所示的開關位置表示10號地址，出廠默認全部為000地址。參考下圖
