該系統可分為首部與變頻控制、水池液位、田間 RTU、數據傳輸及云服務控制中心五
部分，現對各個部分做進一步的描述：
1、首部與變頻控制：有線接入或有線協議接入模式，可聯動壓力調頻控水泵，亦可單
獨控啟停，協議接入模式可采集當前泵站內變頻器赫茲值及電流電壓值。受控于當前首部泵
房水肥管理系統設備或 APP、平臺端。
2、首部與水池液位：有線接入模式，通過液位傳感器可采集當前泵房水池液位，數據
呈現于首部泵房水肥管理系統設備上或 APP、平臺端。
3、首部與田間 RTU：無線 16 路組網或有線 16 路模式，是指水肥管理系統與田間掌
控監測和控制的分設備，主要作用是：通過農作物生長條件決定灌溉監測控制軟件的設置，深圳市安泰宇盛科技有限公司
掌控數據采集設備的運行狀態，也根據決策軟件發出的指令掌控閥門的開啟或關閉。
4、數據傳輸：本系統中首部采用物聯網芯片卡傳輸，與分部之間均采用有線+無線傳
輸方式，即通過 2G/3G/4G 網絡將與之相連的設備數據和控制指令傳輸?shù)?Internet 中一臺
主機上，實現數據遠程的透明傳輸，通過手機 APP 可實時進行遠程監測及控制。
5、云服務控制中心主要由計算機和各個子模塊組成，首部是數據接收者及指令發出者，
是整個系統的靈魂。
? 通過農業云物聯 APP 及平臺進行遠程監測及控制；

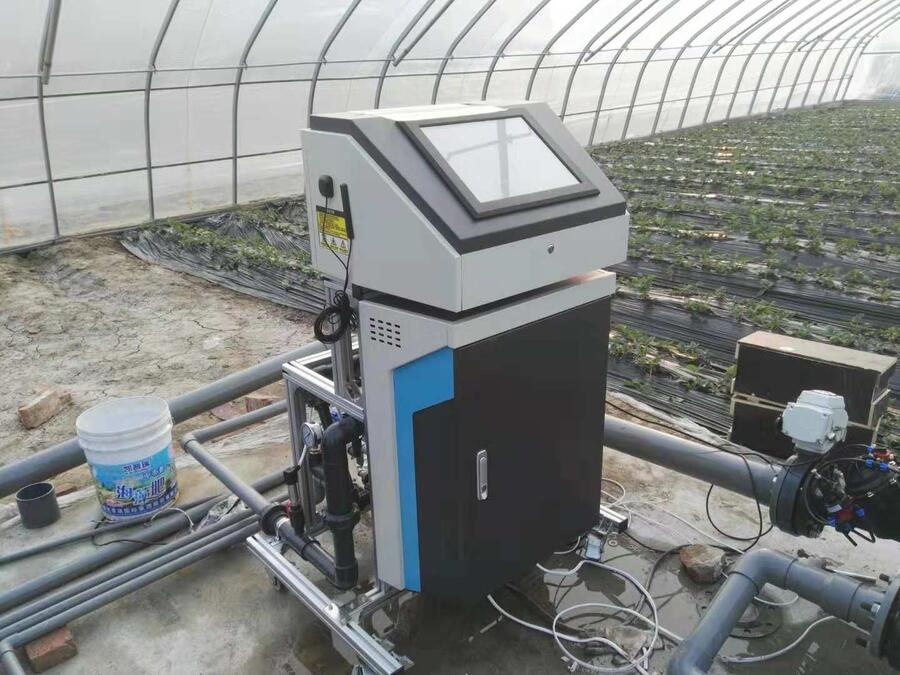

? 15 寸觸摸組態顯示屏，嵌入式施肥灌溉控制器，完整實現人機界面顯示，數據采集存
儲、設備控制、遠程訪問等功能；
? 系統具有手動、定時、定量和智能 4 種控制模式，全中文界面顯示，結構簡單、操作
便捷；
? 吸肥能力 4.8m3/h（可選配），三路肥液通道；
? 3 路電動施肥閥控制、3 路浮子流量計及流量計采集、1 路吸肥泵單獨控制、1 路變頻
器恒壓聯動控制、3 路壓力監測（進水、出水、吸肥）、1 路語音喇叭接入、1 路總流
量采集、1 路 EC 采集及 1 路 PH 采集、1 路四合一環境傳感器有線接入（溫度、濕度、
照度、氣壓）、1 路總閥有線控制，1 路有線液位監測；
? 16 路田間閥門無線遠程控制（太陽能+蓄電池供電）和 16 路有線控制二選一，無線
RTU 可配置土壤溫濕度、壓力及流量傳感器，有線 RTU 可配置土壤溫濕度傳感器；
? 化工級 UPVC 管道及管件；堅固耐用的鋁合金機架；符合人機工程學使用的精美機箱。
