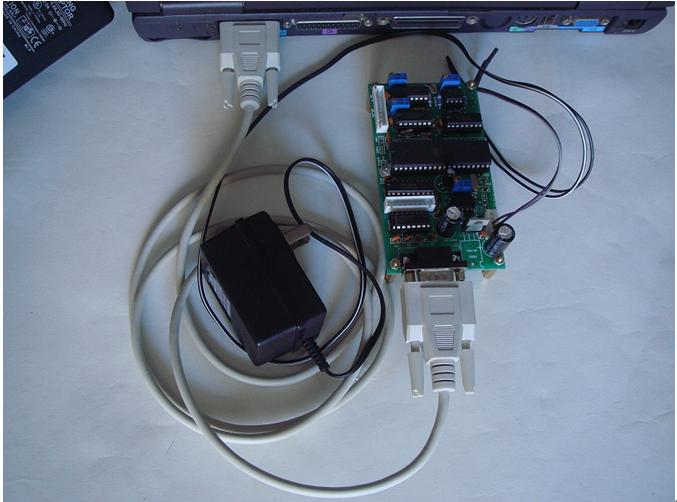

本MODBUS協議D/A數模轉換板卡帶有8路（0-7號）8位D/A轉換專用芯片和精密電壓基準。通過電腦（或其他具有串口的單片機、PLC、DSP）串口（或485接口，局域網等）發個簡單的指令，便可以方便地控制8個數模轉換通道輸出設定的電壓值,而且電壓變化完成時間可通過指令設定。輸出電壓范圍：0-5V（或0-10V），電壓變化完成時間0-25.5秒可調。波特率9600，也可按用戶要求定制。廣泛用于通過電壓控制的各個工控領域，如電機調速、壓控振蕩、伺服控制，路燈燈光控制等。
 本板支持工控領域廣泛使用的MODBUS-RTU協議，方便與其他控制系統集成。為簡化控制指令，本板采用MODBUS的16號功能指令（寫多寄存器）。每條指令的開頭（地址、功能等）和結尾（CRC校驗）和MODBUS指令完全一樣，這里介紹一下寫入寄存器的分配情況和寫入寄存器數據的具體定義：
 寄存器的地址分配：起始寄存器地址號就是D/A(數模)轉換的起始通道號。
 寫入寄存器數據：寫入寄存器的數據是一個2字節整型數據，其中高字節是設定的電壓值，低字節是電壓從當前值（接收本條指令之前）變化到設定值所需要的時間，單位是0.1秒。
 舉例如下(以輸出0-5v電壓為例，如果是輸出0-10V則以下計算式中把5V改為10V即可)：
比如指令：01 10 00 00 00 01 02 90 80 CB F0（從左到右順序說明如下）
  01：控制板地址；10：功能號16（寫多寄存器）；00 00：起始寄存器（即通道號）；00 01：本指令一次寫入的寄存器數；02：數據長度；90 80：寫入寄存器的數據；CB F0：CRC校驗碼。
本條指令完成的功能是0號通道設定電壓為(0x90=144)/256*5V=2.8125V，電壓在(0x80=128)*0.1s=12.8秒內完成從當前值變化到2.8125V。
比如指令：01 10 00 00 00 03 06 80 80 80 80 40 80 E0 D6完成的功能：
設定0號通道電壓為0x80=128/256*5v=2.5v,完成時間0x80=128*0.1s=12.8s。
設定1號通道電壓為0x80=128/256*5v=2.5v,完成時間0x80=128*0.1s=12.8s。
設定2號通道電壓為0x40=64/256*5v=1.25v,完成時間0x80=128*0.1s=12.8s。
比如指令：01 10 00 05 00 03 06 80 80 80 80 40 80 F0 C6完成的功能：
設定5號通道電壓為0x80=128/256*5v=2.5v,完成時間0x80=128*0.1s=12.8s。
設定6號通道電壓為0x80=128/256*5v=2.5v,完成時間0x80=128*0.1s=12.8s。
設定7號通道電壓為0x40=64/256*5v=1.25v,完成時間0x80=128*0.1s=12.8s。
比如指令：01 10 00 00 00 08 10 10 80 30 80 40 80 40 80 A0 80 C0 80 E0 80 F0 80 78 99完成的功能：
設定0號通道電壓為0x10=16/256*5v=0.3125v,完成時間0x80=128*0.1s=12.8s。
設定1號通道電壓為0x30=48/256*5v=0.9375v,完成時間0x80=128*0.1s=12.8s。
設定2號通道電壓為0x40=64/256*5v=1.25v,完成時間0x80=128*0.1s=12.8s。
設定3號通道電壓為0x40=64/256*5v=1.25v,,完成時間0x80=128*0.1s=12.8s。
設定4號通道電壓為0xA0=160/256*5v=3.125v,完成時間0x80=128*0.1s=12.8s。
設定5號通道電壓為0xC0=192/256*5v=3.75v,完成時間0x80=128*0.1s=12.8s。
設定6號通道電壓為0xE0=224/256*5v=4.375v,完成時間0x80=128*0.1s=12.8s。
設定7號通道電壓為0xF0=240/256*5v=4.6875v,完成時間0x80=128*0.1s=12.8s。
