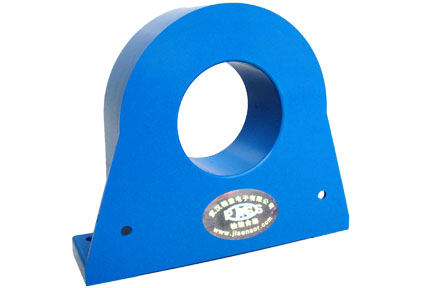

產品采用特制隔離模塊，對電網和電路中的交流電流進行實時測量，具有高精度、高隔離、寬頻響、低漂移、低功耗、溫度范圍寬、抗干擾能力強等特點。本產品采用卡裝式結構，端子接線，安裝方便，適用于電源設備、電力網監測自動化系統、工控監測系統、鐵路信號系統等。
主要特點：
●安裝，接線方便
●新型電磁隔離
●交流電流測量
●高精度變送
●高可靠，低漂移
●微功耗
●阻燃外殼
30A～400A交流電流傳感器選型表及基本參數：
產品型號 |
JLT-21 |
JLT-21 |
JLT-21 |
JLT-21 |
JLT-21 |
JLT-21 |
輸入范圍 |
30A…400A |
30A…400A |
30A…400A |
30A…400A |
30A…400A |
30A…400A |
輸出規格 |
0…3.5V / 0…5V |
0…5V / 0…10V |
0…5V / 0…10V |
0…20mA /4…20mA |
0…5V |
0…20mA /4…20mA |
輸出特性 |
跟蹤電壓 |
平均電壓 |
平均電壓 |
平均電流 |
真有效電壓 |
真有效電流 |
精度等級 |
< 0.1 % |
< 0.2 % |
< 0.5 % |
< 0.5 % |
< 0.5 % |
< 0.5 % |
負載能力 |
5mA |
5mA |
5mA |
6V |
5mA |
6V |
響應時間 |
< 15μs |
< 300ms |
< 300ms |
< 300ms |
< 300ms |
< 300ms |
溫度漂移 |
50ppm/℃ |
150ppm/℃ |
150ppm/℃ |
350ppm/℃ |
200ppm/℃ |
200ppm/℃ |
供電電源 |
±12Vdc （±15Vdc） |
+12Vdc（+24Vdc） |
+12Vdc（+24Vdc） 三隔離 |
+12Vdc（+24Vdc） |
+12Vdc（+24Vdc） |
+12Vdc（+24Vdc） |
靜態功耗 |
5mA |
3mA |
13 mA |
3.3mA/6.8mA |
8 mA |
8 mA |
安裝 |
采用35mmDIN卡軌裝 |
采用35mmDIN卡軌裝 |
采用35mmDIN卡軌裝 |
采用35mmDIN卡軌裝 |
采用35mmDIN卡軌裝 |
采用35mmDIN卡軌裝 |
備注 |
更多型號請來電咨詢 |
|||||
