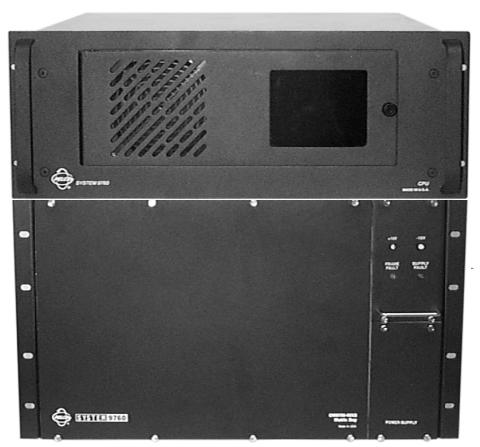

矩陣切換器，192路視頻輸入，16路視頻輸出，包含一臺CM9700-CC1控制主機和一臺M9765-MXB-X矩陣機箱。
CM9765 系列矩陣
基于微處理器的切換器/控制器，2,048 路輸入，512 路輸出
產品特性
基于微處理器的全交叉點視頻矩陣
高密度結構支持單機箱 256 路攝像機輸入和 16 路監視器輸出
單節點上控制最多 2,048 路攝像機和 512 路監視器，或者利用多節 點系統擴充攝像機的容量（最多 24 個節點）。
CM9700-MGR的全系統報告提供了系統配線和配置的細節
CPU 上有 16 個 RS-422 COM 端口（可擴展到 120 個）和兩個 RS-232 全雙工端口
前面板上顯示系統診斷 LED 指示燈
閃存技術方便了系統維護和升級
通過邏輯號選擇攝像機和優先級操作
用鍵盤控制多畫面處理器和 DVR
內置視頻丟失檢測
基于 Windows操作系統（Windows 2000、Windows XP）的系統管 理軟件，包括多語言菜單和屏顯幫助
系統出廠前經過測試和配置
ASCII 數據接口可連接門禁系統及其他基于計算機的系統可編程的強大的宏指令
可選用附件
“熱切換器”和備用 CPU，保證系統不間斷的運行
矩陣切換機箱可帶備用電源
可接 5,000 路報警輸入,可連接網絡接口設備，實現多系統的視頻共享和控制
DVR 管理
9765 系統是一種全功能的視頻矩陣切換控制系統，使用戶能夠?在單節點上查看并控制多達 2,048 路攝像機輸入和 512 路監視器輸出。獨立的用戶定義的ID 身份登記多達96個，用于區別身份允許或禁止操作系統功能。
9765 系統的基本配置包括中央處理器(CM9700-CC1)、一個帶視頻輸入/輸出模塊的矩陣切換機箱 (CM9765-MXB) 和鍵盤控制器 (CM9760-KBD)。附加的部件可增加系統的功能。
由于是經過預先配置和打包的系統，因此安裝更加快捷和簡單。9765 系統帶有一套新的界面友好的基于 Windows的管理系統，從而方便了系統編程和維護。
強大的宏指令可以根據計劃表或報警激活事件。宏指令可以調用系統寬度的序列（巡視）；激活正確安裝攝像機的預置位置 ；和激活外部繼電，以控制輔助設備，如鎖門等功能（可能需要附加設備）。
9765 系統還擁有內置的視頻丟失探測和系統診斷功能，并通過?矩陣切換機箱前面板上的 ?LED ?指示燈顯示。閃存技術應用于該系統的設計，為用戶提供了便捷的維護和升級。
可選的 DVR 管理可用于通過系統鍵盤直接控制 DVR。的操DVR 作狀態可被監控，保證其連續錄像不間斷。
中央處理單元 (CM9700-CC1)
中央處理單元與外部設備進行通訊，并接收來自外部設備的指令，如電腦，鍵盤，圖像用戶接口 (GUI)，門禁系統，賭場數據系統，可編程邏輯控制器 (PLC)，照明和內部通信系統等。內置的 VGA 卡用來顯示系統診斷信息并進行編程。RS-422 COM 端口用于與矩陣切換機箱，云臺或球機解碼器及鍵盤等外部設備的通信。
電氣指標
輸入電壓、60 赫茲 (Hz) 或者 230 VAC，120 VAC50 赫茲 (Hz)，自適應
功耗瓦 (W)57
矩陣切換機箱(CM9765-MXB-X)
每個機箱包括一個電源和裝配托架，并最多支持 256 路攝像機輸入和 16 路監視器輸出。利用多個矩陣切換機箱，可將單個 CPU 系統最多擴展成 2,048 路攝像機輸入和 512 路監視器輸出。每個機箱可以安裝備用電源模塊 (MPS) 以提供冗余電源。
電氣指標
輸入電壓到 240 VAC，50/60 赫茲 (Hz)，自適應100
功耗最大 60 瓦 (W)（全配）
通信使用 RJ-45 連接器的全雙工 RS-422
帶寬兆赫 (MHz)15
信噪比分貝 (dB)-70.5
相鄰頻道的串?dāng)_在 3.58 兆赫 (MHz) 時為 -60.9 分貝 (dB)
微分增益0.51%
