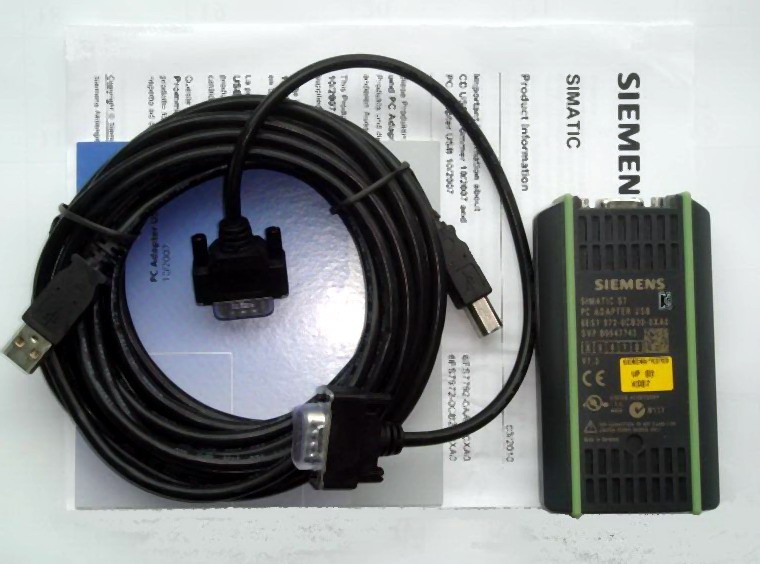

SIMATIC S7 的USB接口編程電纜通過USB可以連接一臺PC到一個S7/M7/C7系統，用于MPI/Profibus/PPI總線網絡。該編程適配器可用于非擴展電腦，無需使用PC插槽，如筆記本電腦。
USB接口編程適配器兼容USB V1.1，并符合低功率的USB設備要求。適配器USB支持節能模式（休眠模式）。下表列出了通過該適配器支持的傳輸速率和網絡類型：
傳輸速率 |
MPI |
PPI |
PROFIBUS |
|||
DP |
Standard |
Universal |
User-defined |
|||
9.6 Kbps |
- |
ü |
ü |
ü |
ü |
ü |
19.2 Kbps |
ü |
ü |
ü |
ü |
ü |
ü |
45.45 Kbps |
- |
- |
ü |
ü |
- |
ü |
93.75 Kbps |
- |
- |
ü |
ü |
ü |
ü |
187.5 Kbps |
ü |
ü |
ü |
ü |
ü |
ü |
500 Kbps |
- |
- |
ü |
ü |
ü |
ü |
1.5 Mbps |
ü |
- |
ü |
ü |
ü |
ü |
SIMATIC S7 USB接口編程適配器通過USB接口供電。通常一個MPI/DP網絡可以連接32個節點，電纜總長度不得超過50米。使用RS485中繼器最多可連接127個網絡節點，MPI/DP網絡的最大傳輸速率為12Mdps。USB接口編程適配器支持最高1.5 Mdps通訊速率，16個通訊連接并自動選擇路徑。支持從地址分配、設備診斷和讀/寫數據記錄。
