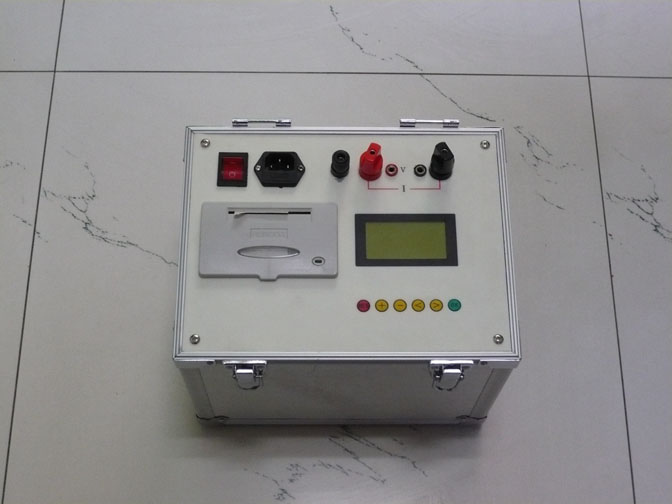

YHL-5000 系列回路電阻測試儀
一、概述
以前，電力系統中普遍采用常規的QJ44型雙臂直流電橋測量變壓器線圈的直流電阻、高壓斷路器的接觸電阻，而這類電橋的測試電流僅為mA級，難以發現變壓器線圈導電回路導體截面積減少的缺陷。在測量高壓開關導電回路接觸電阻時，由于受到油膜和動靜觸頭間氧化層的影響，測量偏差大，掩蓋了真實的接觸電阻值。因此，電力部標準SD301-88《交流500KV電氣設備交接和預防試驗規程》和新版《電氣設備預防性試驗規程》對斷路器、隔離開關接觸電阻的測量電流作出不小于直流100A的規定，以保證準確度。
本回路電阻測試儀采用微型單片機控制，人性化漢字界面顯示，它是用于開關控制設備的接觸電阻、回路電阻測量的專用設備；其測試電流采用國家標準GB763推薦的100A/200A/300A/600A直流，可在100A/200A/300/600A電流（測試選擇擋位）的情況下直接測得回路電阻或者接觸電阻，首創測試時間設置!!!, 首創測試大電流斷線自動識別!!!采用液晶顯示測試電流值及測試電阻值，可以打印輸出，具有232接口。該儀器測量準確、性能穩定，操作方便。適合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
二、技術性能及特點
1、測量范圍：1-20000/2000μΩ 分辨率：1μΩ或0.1μΩ
2、測量電流： 直流100A/200A/300A/600A（可轉換）
3、測量精度： 0.5%±5個字
4、顯示方式： 大屏幕漢字液晶
5、電源： AC220V 50Hz
6、最大輸出電壓： DC 10V
7、標準輸出電流： DC 100A/200A/300A/600A
8、測試電流100A/200A/300A可現場轉換（相應型號）。
9、本機電壓/電流線不分方向，可任意接線。
10、測試時間設置范圍：1―99S
11、首創測試大電流斷線自動識別!!！
12、帶打印機可打印測試結果
