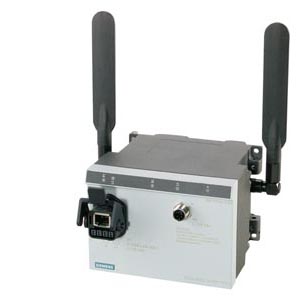

西門子無線交換機SCALANCE W788
單位：武漢海晨工控 商務：楊方 手機：13986037033 電話：027-87871743 qq1：872922464 qq2：2352234146
SCALANCE W788-xPRO/RR 的可能應用：
SCALANCE W788-xPRO/RR 配有一個以太網端口以及一個或兩個無線 LAN 端口。該設備
因此適合以下應用：
● SCALANCE W788-xPRO/RR 在其傳輸范圍內將數據由一個節點轉發到另一個節點時
不需要連接到有線以太網。
● SCALANCE W788-xPRO/RR 可用作從有線網絡到無線網絡的網關。
● SCALANCE W788-xPRO/RR 可用作兩個網絡之間的無線網橋。
● SCALANCE W788-xPRO/RR 也可用作兩個不同頻段之間的網橋。
若使用帶兩個 WLAN 端口的 SCALANCE W788，還可實現冗余無線連接到至少帶兩個
WLAN 端口的 SCALANCE W78x。
說明：訂貨號為 6GK5788-wSxy0-2Az6 的網絡接入點和訂貨號為 6GK574v-wSxy0-2Az6、6GK5746-1ST00-2BA6（v=4、6、7；w=1、2；x=R、T；y=0、1， z=A、B）的以太網客戶端從 2008 年 11 月 15 日開始發布 。目前，上述產品將不再供貨。后續功能兼容型產品采用與原產品相同的產品名稱（W-788），但已經采用不同訂貨號提供供貨服務。
產品名稱 訂貨號 新部件和備件的后續型號 用于修理的后續型號 備注
W788-1PRO 6GK57881ST002AA6 6GK57881AA602AA0 6GK57881AA602AA0
W788-1PRO 6GK57881ST102AA6 僅供物流應用目的
W788-2PRO 6GK57882ST002AA6 6GK57882AA602AA0 6GK57882AA602AA0
W788-2PRO 6GK57882ST102AA6 僅供物流應用目的
W788-1RR 6GK57881SR002AA6 6GK57881AA606AA0 6GK57881AA606AA0
W788-1RR 6GK57881SR102AA6 僅供物流應用目的
W788-2RR 6GK57882SR002AA6 6GK57882AA606AA0 可以修復！
W788-2RR 6GK57882SR102AA6 僅供物流應用目的
W788-1PRO 6GK57881ST002AB6 6GK57881AA602AB0 可以修復！
W788-2PRO 6GK57882ST002AB6 6GK57882AA602AB0 可以修復！
W788-1RR 6GK57881SR002AB6 6GK57881AA606AB0 可以修復！
W788-2RR 6GK57882SR002AB6 6GK57882AA606AB0 可以修復！
SCALANCE W788訂貨號：
6GK5788-1AA60-2AB0 SCALANCE W788-1PRO (USA)
6GK5788-1AA60-6AB0 SCALANCE W788-1RR (USA)
6GK5788-2AA60-6AB0 SCALANCE W788-2RR (USA)
6GK5788-2AA60-2AB0 SCALANCE W788-2PRO (USA)
6GK5788-1SR10-2AA6 SCALANCE W788-1RR
6GK5788-1ST10-2AA6 SCALANCE W788-1PRO
6GK5788-2ST10-2AA6 SCALANCE W788-2PRO
6GK5788-2SR10-2AA6 SCALANCE W788-2RR
6GK5788-2AA60-6AA0 SCALANCE W788-2RR
6GK5788-2AA60-2AA0 SCALANCE W788-2PRO
6GK5788-1AA60-2AA0 SCALANCE W788-1PRO
6GK5788-1AA60-6AA0 SCALANCE W788-1RR
6GK5788-2SR00-2AB6 SCALANCE W788-2RR (USA)
6GK5788-1SR00-2AA6 SCALANCE W788-1RR
6GK5788-2SR00-2AA6 SCALANCE W788-2RR
6GK5788-1SR00-2AB6 SCALANCE W788-1RR (USA)
6GK5788-1ST00-2AA6 SCALANCE W788-1PRO
6GK5788-2ST00-2AA6 SCALANCE W788-2PRO
6GK5788-2ST00-2AB6 SCALANCE W788-2PRO (USA)
6GK5788-1ST00-2AB6 SCALANCE W788-1PRO (USA)
技術規范：
SIMATIC NET SCALANCE W788-1PRO
SIMATIC NET SCALANCE W788-2PRO
SIMATIC NET SCALANCE W788-1RR
SIMATIC NET SCALANCE W788-2RR
數據傳送
以太網傳輸速率 10/100 Mbps
無線傳輸速率 1 ... 54 Mbps (108 Mbps)
支持的無線標準
802.11a
802.11b
802.11g
802.11h
支持的電源標準 802.3af（以太網供電）
接口（說明：只有使用 24 V DC (-15% . . . +20%) 的輸入電壓時才能橋接斷電情況。）
電源
• M12 連接器 24 V DC、48 V DC（最小允許電壓 18 V DC，最大允許電壓 57 V DC）
• 混合連接器的電源觸點 24 V DC、48 V DC（最小允許電壓 18 V DC，最大允許電壓 57 V DC）
• RJ-45 插孔，以太網供電 (48 V DC)
以下說明適用于所有已提到的電源觸點：
符合 IEEE 802.3af 的隔離電源電纜，絕緣電阻 > 2 Mohm。
數據
IE IP67 混合連接器
R-SMA 天線插口（對于 788-2PRO 為 2 個或 4 個）
頻率范圍
2.4 ~ 2.4835 GHz
5.15 ~ 5.35 GHz
5.725 ~ 5.85 GHz
阻抗 50 ohm
電壓駐波比 ≤ 2.0
回波損耗 ≤ -10 dB
2.45 GHz 時的增益 3 dBi
5.25 GHz 時的增益 5 dBi
極化方式 垂直
環境溫度 -20°C.... +60°C
功耗 < 10 W
尺寸(W x H x L)：125 x 88 x 108 mm
重量 約 1050 g
允許的環境條件
工作溫度 -20°C 到 60°C
運輸/存儲溫度 -40°C 到 70°C
防護等級 經測試達到 IP65
平均故障間隔時間：67年
