一、概述

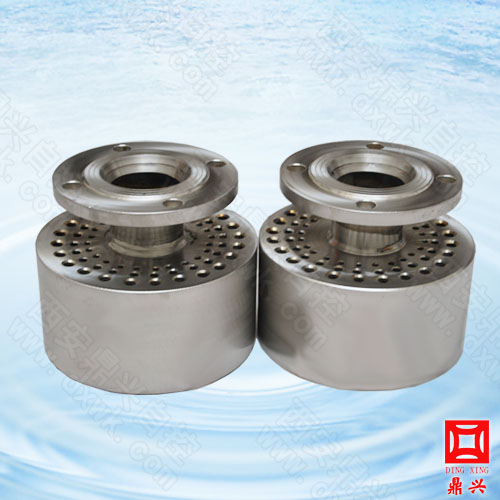

    1、該產品是本公司在吸收國內外多種直接式加熱器的優點的基礎上，研制出的一種新型加熱器，它具有消聲效果好、振動小、結構簡單，安裝方便的優點。而且節約能源，熱利用率達98％以上，適用于食品，化工等一切用蒸汽制備熱水與開水的場合。

二、外形、安裝尺寸

三、工作原理
    DXX旋轉式消聲加熱器腔體環壁上分布著若干組大小通徑配套的小孔，當蒸汽從其中的斜向小孔向外高速噴出時，冷水從每組配套的另一小孔中被引射出來，兩者迅速進行熱交換，由于加熱器中的蒸汽是沿切線方向旋轉噴出的，這樣一方面大大減小了蒸汽對被加熱液體的沖擊角度，有效降低了由于蒸汽對液體的沖擊振動而產生的噪聲。另一方面蒸汽沿切線方向旋轉噴出，帶動被加熱液體產生同向旋轉，冷熱對流變得更加頻繁，這個過程使蒸汽汽泡產生的噪聲，被壓到最低限度，且整個容器內的液體在旋轉運動中被很快加熱。
四、工作特性
    1、工作特性計算公式：

其中：T—加熱時間（分鐘） M—加熱水重量 G₀—單位時間蒸汽耗量（kg/h）
     t₁、t₂—加熱前后的溫度值（℃） i₀″—飽和蒸汽熱焓（kcal/kg）
     C—水的比熱容（kcal/kg·℃）。
    2、應用舉例：
    在蒸汽工作壓力P=0.4MPa （表壓）時，選用DN32規格的加熱器，把1.5噸水，從15℃加熱到80℃，所需時間T？
    查表得知P=0.4MPa時,DN32加熱器蒸汽耗量549kg/h，熱焓656.3kcal/kg。
所以：

五、選型說明

1、設計選型：工作特性公式可變形為：

   根據已知的M、C、T、t₁、t₂、i₀″的值，算出所需蒸汽耗量G₀ .然后根據工況P值，查最大蒸汽耗量表，即可確定加熱器的型號，若單個加熱器蒸汽噴入量不足，可采用多個加熱器并聯加熱。
    2、改造選型：按原有蒸汽管道大小，選配同規格加熱器即可。
    3、設計選型舉例：
    現有5噸的浴室熱水箱一個，在蒸汽工作壓力P=0.4MPa（表壓）時，要求在25分鐘內將水箱內的水從10℃加熱到65℃，問需要選用的加熱器的規格和數量？

    對照表2，選用DN50型加熱器一個（G₀=1153）即可
    在不同蒸汽工作壓力時，加熱器蒸汽耗量G₀及飽和蒸汽熱焓i₀″-覽表
六、安裝調試
    1、該產品使用時，須至少浸入水面下300mm，且離容器的側壁與底部不小于200mm，最好放置于容器的幾何中心。
    2、選型時，管道的口徑應大于或等于加熱器的公稱通徑，多個加熱器并聯使用時，蒸汽管道的截面積應大于或等于所有的加熱器連接管截面積之和。
    3、蒸汽壓力大于0.5MPa（表壓）時，應裝蒸汽減壓閥減壓，其前加裝過濾器。
    4、蒸汽管路上近加熱器處，須安裝止回閥，防止停汽時，發生虹吸現象，導致發生水倒流的事故。
    5、近加熱器的蒸汽管應該牢靠結實的固定，使之工作時，不致于擺動。
    6、加熱器多臺并聯使用，宜均勻分布，因為重量較大，應加以支撐，安裝定位視現場情況而定。
    7、水箱的水溫與水位，宜采用溫度控制儀與水位控制儀進行測控。
    8、使用中如果加熱器加熱速度變慢，可能是其內部汽孔被堵塞，應拆下加熱器將堵塞汽孔的雜質清除干凈，并將污物從排污口排出，加熱器最好每個月清理一次。
