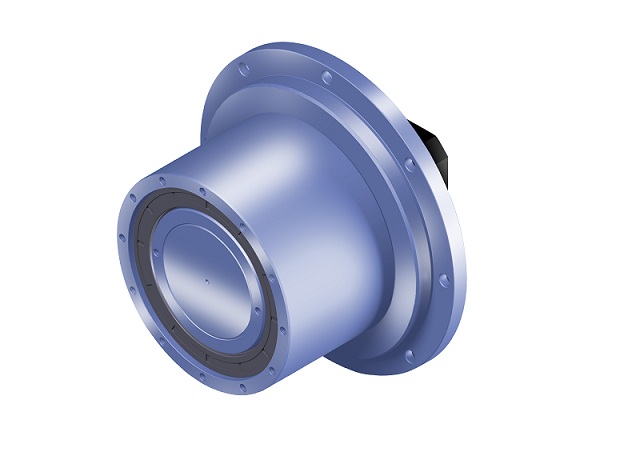

APEX伺服用行星式減速機臺灣廣用減速機AL系列減速機
臺灣廣用AL系列減速機
本系列減速機的特別設計可適用於連續運轉模式(S1)及循環運轉模式(S5)的運作
概 要：
輸出額定力矩
T2N : 9 Nm - 2000 Nm
減速比
單節 :
雙節 :
低背隙
單節 : ≤1 arcmin / ≤3 arcmin / ≤5 arcmin
雙節 : ≤3 arcmin / ≤5 arcmin / ≤7 arcmin
高效率
單節 : ≧ 97%
雙節 : ≧ 94%
容易安裝
低噪音
結構緊湊
尺寸：
七鐘尺寸可供選用
AL070 / AL095 / AL110 / AL150 / AL190 / AL230 / AL280
產品特點（Features)：
1. 螺旋齒輪設計
採用螺旋齒輪設計，增加齒形齒合率達33%以上，特殊螺旋角設計，可降低軸向推力，具有運轉平順、低噪音、高輸出扭距和低背隙的特性。
3.專利的行星臂架設計
專利的行星臂架設計，將太陽齒輪的軸承直接裝設於臂架內，百分百的同心度可降低噪音及震動，完全消除傳動的損失。
4. 一體式的齒輪箱本體
一體式的臂架結合法蘭面，可確保傳動元件的同心度大跨距大軸承的設計，可以得到最大的扭轉剛性和傳動慣量
5. 一體式的行星臂架
採用Nyogel 792D 潤滑油脂及IP65防護等級的密封設計，不管任何使用方向，在使用壽命內不洩漏、免保養
6. 先進的離子氮化技術
齒輪材料選用高級之鉻鉬釩合金鋼，加上自設最先進的離子氮化設備將齒輪表面硬度提昇至900Hv，中心硬度調質到30HRc，以獲得最佳的耐磨耗及耐衝擊韌性。
7. 3D拓蹼的設計分析技術
利用最先進的 3D HeliTopo 齒輪設計分析技術，分別對螺旋齒面作齒形及導程修整，可降低嚙入及嚙出的衝擊而得到最大的齒面接觸。
8. 滿針的滾針軸承設計
行星齒輪的傳動介面，採用滿針滾針軸承，增加接觸面積以提高結構剛性，硬質的平面墊片，配合緊密的公差以降低背隙。
9. 專利的油封系統設計
專利的油封系統設計，採用高科技的瓷粉鍍膜，表面硬度達到 3,700Hv, 和加工到 Ra
