隔離過程電流/電壓輸入模塊

說明
SCM7B32 電流輸入模塊從現場接受4-20mA或0-20mA范圍的輸入信號并向過程控制系統提供高電平輸出(圖1)。電流與電壓的轉換在模塊內部發生，該模塊經工廠校準以保證最高的精度。
SCM7B33電壓輸入模塊從現場接受+1V至+5V或0至+5V范圍的輸入信號，并向過程控制系統提供高電平輸出。作為替代方案，SCM7B33可以與外部 250Ω電阻器  (Dataforth SCM7BXR1 或同類元件)一起使用，接受4-20mA或0-20mA范圍的輸入信號。使用外部感測電阻可以在不中斷電流回路情況下拆除模塊。所有 SCM7B33模塊出廠時都配有SCM7BXR1電阻器。
這些模塊采用五極濾波法，吸取了Thomson(Bessel)和Butterworth兩種特性的優點，使時間和頻率的響應達到最大。濾波器的一極在隔離安全柵的現場一側，另外四極在過程控制一側。
在現場側初步濾波之后（轉換-僅SCM7B32），輸入信號由專用的斬波電路斬波處理，并在變壓器隔離安全柵的兩端傳送，抑制共模尖脈沖和電涌的傳輸，然后信號經再建和濾波供過程控制系統輸出。

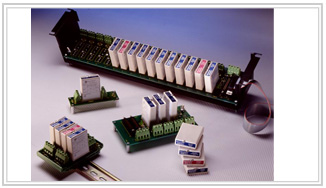

模塊接受14 - 35VDC寬范圍電源 (標稱+24VDC ）。它們緊湊的尺寸(最大為 2.13”x 1.705”x 0.605”)節省了空間，對高通道密度的應用十分理想。它們可以使用任何一種 “-DIN”載板的設計，采用  DIN 導軌安裝十分方便。

:: 產品特性
