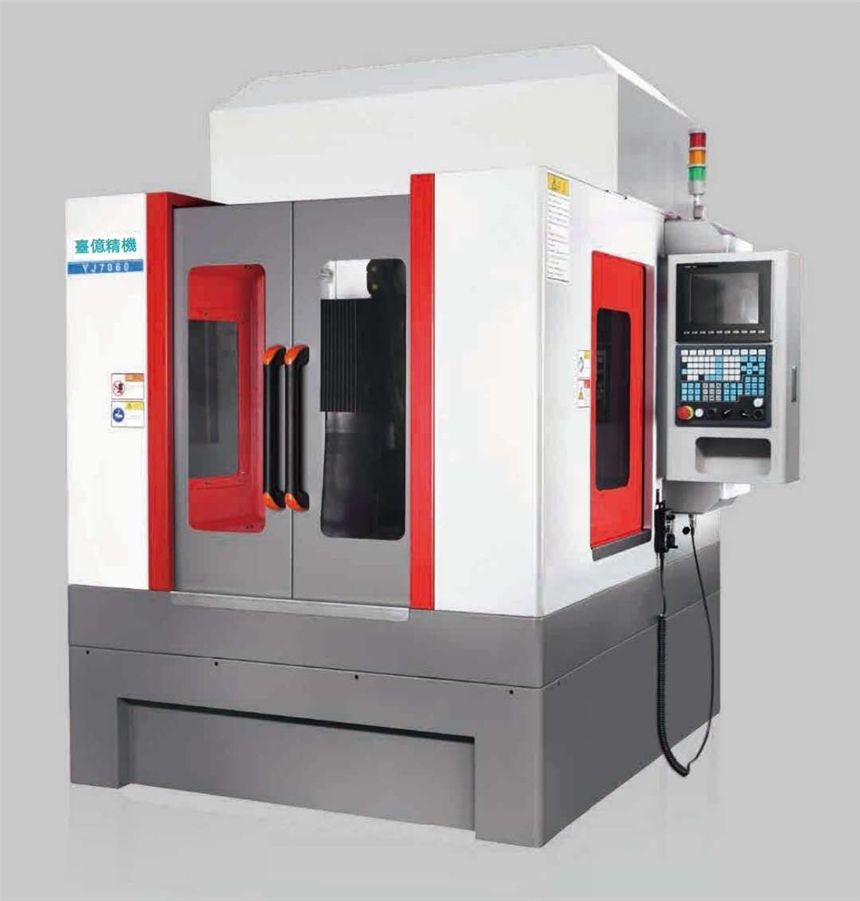

機床結構性能
1. 機身設計 全鑄鐵樹脂砂鑄造重型結構具有高剛性、抗變形性能好、較高的精度穩定性。機床主要適應精細加工， 小刀具高速雕刻也具開精能力。機床精度高、震動小、工作噪音低、耐久性好、適應性廣，是模具加工中*** 受歡迎的新產品。
2.絲桿 采用進口研磨級別預拉雙螺母絲桿，消除反向間隙，經熱處理剛性高，耐磨損、抗扭力、使用壽命超長， 保障了機臺的加工高精度。 3.交流伺服電機 采用日本原裝進口、超高性能伺服電機、重切削時提供更強動力。 在低進給的情況下，仍可保持高扭力。 高品質聯軸器，保證絲桿于馬達同軸心運動。
4.潤滑系統 整機采用容積式潤滑系統，采用脫壓式油泵，壓力流量穩定，有效將油輸送到每個潤滑點，提供各滑道 面均勻強制潤滑，確保機床精度與使用壽命。
機床參數
名 稱
單 位
參 數
X/Y/Z三軸行程
mm
700/600/280
工作臺面積
mm2
700*600
工作臺負重
kg
380
主軸端面至工作臺裝卡高度
mm
30-400
彈簧夾頭
#
ER25
刀具夾持直徑
mm
16
移動速度
mm
10000
加工速度
mm
8000
定位精度
mm
0.008/300
重復定位精度
mm
0.008/300
主軸功率
kw
5.5
主軸轉速
rpm
24000
電源總功率
kw
11
電源電壓
v
380
機床外形尺寸(長/寬/高)
mm
1900/1900/2300
機床總重量
kg
3500
安裝調試
1．請先安裝好三相 380V 電源，50HZ 電源并建議附穩壓器。
2．設備到廠后會同我司代表開箱檢驗，如果發現損壞或短少，請立即通知我司。
3．到貨后請貴公司先進行機械定位,水平粗調整等工作，后續由供方安裝精調及培訓，請貴公司***少提前 7 天通知我公司派人前往。
4．請貴公司協助我公司安裝調試人員安排住宿,膳食及交通等事項，
5．請貴公司指定機臺的操作人員和維護人員，并指派專門人員協助機床的安裝調試
主軸錐度
#
BT-30
