高剛性結構設計
- 超寬的底座與機身鑄件設計，確保機臺在高速運行時能達到支撐性與切削剛性。
- 強韌的高品質米漢娜鑄鐵，提供優越的阻尼效果及完美的加工精度。
|
產品型號 |

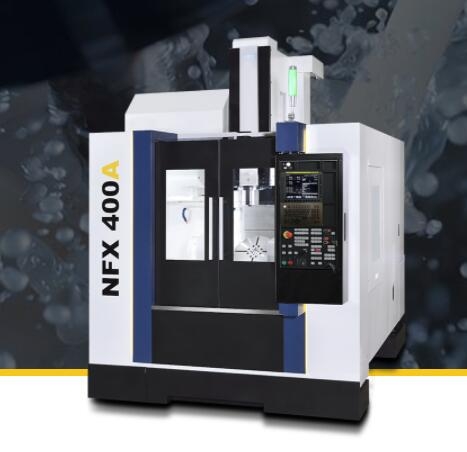

NFX-400A |
|
主 軸 |
|
|
主軸轉速 (選擇) rpm |
12,000 (1,5000) |
|
主軸功率 kW |
17(22) |
|
主軸端孔斜度 |
BBT40 |
|
行 程 |
|
|
X 軸行程 mm |
620 |
|
Y 軸行程 mm |
520 |
|
Z 軸行程 mm |
480 |
|
工 作 臺 |
|
|
工作臺尺寸/T型槽尺寸 mm |
? 350mm/12mm Radial |
|
工作臺平均負載(立式) |
200 |
|
工作臺平均負載(臥式) |
200 |
|
加工范圍 mm |
?400X310mm |
|
A/C軸 |
|
|
A軸范圍(工作臺傾斜軸) |
150°(+30~-120°) |
|
C軸范圍（工作臺旋轉軸） |
360° |
|
A/C軸回轉速度rev/min |
25 |
|
A/C軸分割精度sec |
50/20 |
|
A/C軸重復定位精度sec |
8/6 |
|
進 給 |
|
|
快速押送速度(X/Y/Z) m/min. |
36/36/36 |
|
切削押送速度 mm/min. |
1~20,000 |
|
自動換刀系統 |
|
|
刀具數量 (選擇) T |
24 (30/60/90/120) |
|
刀具重量 kg/pc |
6 |
|
刀具尺寸 (鄰近無刀時) mm |
?76 x 280mm |
|
其他 |
|
|
空壓源 kg/c㎡ |
5.5 |
|
動力源 (變壓器容量) kVA |
30 |
|
機器重量 kg |
6,200 |
