發那科（FANUC）自一九七五年開始生產慢走絲線切割機（FANUC WEDM）以來，經過數十年不間斷的技術更新，發那科（FANUC）已成為世界**線切割機床生產廠家之一。發那科慢走絲線切割機（FANUC WEDM）以高速度、高精度、高可靠性、低成本維護及智能化享譽業內，被廣泛應用于模具，醫療和超硬材料制造行業，在日本、歐美、東南亞具有很高的市場占有率。
發那科慢走絲（FANUC慢走絲）型號：α-C400iC、α-C600iC、α-C800iB、發那科慢走絲所有機型均為日本原裝進口，所有機型提供36個月保修。配合FANUC系統、溫度補償、固定料芯、三維坐標旋轉、高**自動穿絲、實現高品位切割加工。

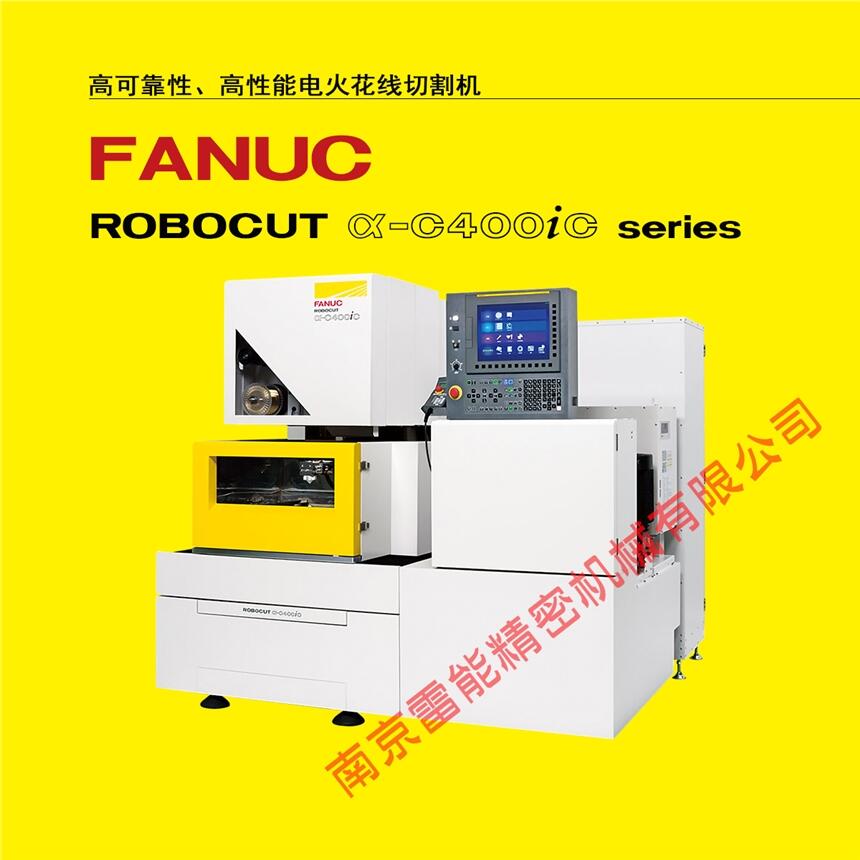

發那科慢走絲 FANUC慢走絲α-C400iC技術參數
1、設備的主要機械參數：
|
規格項目 |
a-C400iC |
|||
|
加工方式 |
浸漬加工／沖洗加工 |
|||
|
*大工件尺寸 |
無升降門 |
標準 |
730×630×250mm |
|
|
選項 |
- |
|||
|
有升降門 |
標準 |
730×585×250 mm |
||
|
選項 |
- |
|||
|
*大工作物重量 |
500kg |
|||
|
工作臺面尺寸 |
626×441mm |
|||
|
工作臺X、Y行程 |
400×300mm |
|||
|
Z 軸行程 |
255mm |
|||
|
UV 軸行程 |
±60mm×±60mm |
|||
|
機床重量（包含干燥狀態的水箱） |
約2200kg |
|||
|
驅動電機 |
X/Y 軸 |
FANUC AC 伺服電機aiF 1/5000-B |
||
|
U/V 軸 |
FANUC AC 伺服電機aiF 1/5000-B |
|||
|
Z 軸 |
FANUC AC 伺服電機aiF 1/5000-B |
|||
|
*大工作臺進給速度 |
2000mm /min |
|||
|
使用線徑 |
Φ0.1 ～ Φ0.3mm （細線規格機：Φ0.05 ～Φ0.3 mm） |
|||
|
線張力 |
200 ～ 2500g （細線規格機：180 ～2500 g） |
|||
|
進線速度 |
1 ～15m/min |
|||
|
*小工作臺移動量 |
0.0001mm |
|||
|
*大錐角 |
標準 |
±30°/ 80mm |
||
|
選項 |
±45°/ 40mm |
|||
|
導線嘴 |
沖模導線嘴 |
|||
|
*大線重量 |
標準 |
16kg（細線規格機：10kg） |
||
2、設備的主要性能參數：
|
1) |
*大切割效率：330mm2/min |
|
2) |
機床消耗功率：13KVA ； |
|
3) |
電極絲直徑：Ф0.10～Ф0.30mm； |
|
4) |
走絲速度：<15 M/min ； |
|
5) |
*佳粗糙度：Ra≤0.19μm； |
|
6) |
精度（按JIS標準）： |
|
X軸的定位精度：±0.0015mm ； X軸的重復定位精度：±0.001mm ； Y軸的定位精度：±0.0015mm ； Y軸的重復定位精度：±0.001mm ； U、V軸的定位精度：±0.005mm ； U、V軸的重復定位精度：±0.003mm ； |
|
|
7) |
高速自動穿線AWF功能（10秒循環，0.10細線可自動穿線） |
|
8) |
控制裝置：FANUC Series 31i-WB |
|
上述精度指標的校準已在日本工廠完成，以日本工廠出具的出廠精度報告為準。 |
|
主機Machine Unit·························· 1unit
1)15寸液晶觸摸彩顯15 inch touch color LCD·············· 1unit
2)線軸固定軸Wire cover assembly··················· 1unit
3)清洗噴嘴Wash down nozzle······················ 1unit
4)AWF自動穿絲裝置(Φ0.10～Φ0.30)Automatic Wire-feeding Device (Φ0.10～Φ0.30)······························· 1unit
5)分體式手動控制器Handy controller·················· 1unit
6)コ型超硬工作臺 コ－shape Hing-hardnesstable············ 1unit
7)垂直校正塊Vertical adjustment jig················· 1unit
8)16公斤線軸裝置16kg Roll Wire Electrode Feeding Device······· 1unit
9)主電器柜Main power cable (7m) ··················· 1unit
10)搬運用包裝箱box for transportation1unit·············· 1unit
11)電極絲 (5KG)Wire Electrode···················· 1unit
12)金剛石導絲器 Diamond Dies····················· 1unit
13)冷卻裝置Dielectric fluid cooling unit··············· 1unit
14)標準工件裝夾具Work Piece Clamp Set（壓板和螺栓）········· 1unit
15)電極絲自動校正器Wire Alignment Device··············· 1unit
16)程序記憶容量 Part program storage················· 1unit
17)高品質節電無電解加工電源AC Power Supply·············· 1unit
18)標準手冊Manuals（中文版）····················· 1unit
19)U盤驅動器USB··························· 1unit
20)LAN/RS232外部接口LAN/RS232 Interface··············· 1unit
21)不銹鋼加工液箱All Stainless Steel Dielectric Fluid Tank······ 1unit
22)加工液溫度控制裝置Dielectric Fluid Temperature Control Unit···· 1unit
23)紙芯過濾器Paper Filters····················· 2units
24)去離子樹脂I on exchange resin··················· 1unit
