系統
CPU 板貼 Inb Atom N455 1.6GHz,或 D525 1.8GHz處理器
內存 板貼 DDR3 2GB SDRAM
芯片組 Inb ICH8M
BIOS AMI PnP Flash BIOS
存儲 1 x Ultra ATA,支持 2 IDE設備
3 x SATAII接口 300MB/s HDD傳輸速度尺寸
看門狗 1~255級
I/O
串口 2x串口 (2 x RS-232通過 PBE-1700)
并口 SPP/EPP/ECP模式可選 (通過 PBE-1700)
USB接口 8 x USB 2.0接口
鍵盤/鼠標 通過載板
數字I/O 8-bit可編程數字輸入 /輸出
擴展總線 5 x PCIe x1通道
4 x PCI masters
LPC (Low Pin Count)接口
網絡
芯片組 1 x Inb. 82574L PCIe千兆網控制器
音頻
解碼器/接口 HD Audio b
顯示
顯示芯片 集成 Inb.圖形媒體加速器 3150
顯示接口 支持模擬 RGB顯示
LCD:單通道 18-bit LVDS
支持雙獨立顯示
機構與環境
電源需求 +12V, 5VSB
電源功耗 0.01A/3.3V, 0.59A/5V, 1.05A/12V (使用 N455)
0.35A/3.3V, 0.50A/5V, 1.25A/12V (使用 D525)
工作溫度 -20 ~ 70°C (-4 ~ 158°F)
工作濕度 0 ~ 90% (無冷凝)
尺寸(L x W) 125 x 95 mm (4.9" x 3.7")
訂貨信息

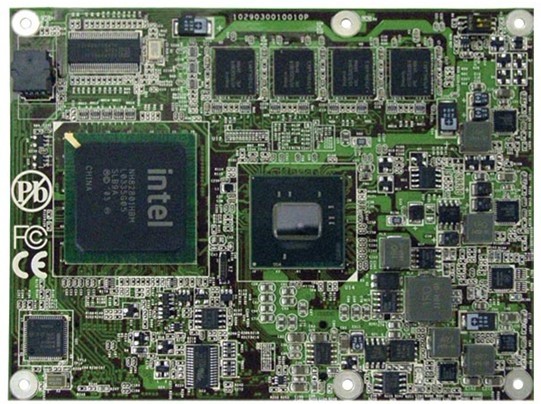

EmETXe-i2903-N4 Inb Atom N455 COM Express CPU模塊
EmETXe-i2903-D5 Inb Atom D525 COM Express CPU模塊
HS-0746-F1 熱傳導器 (95 x 125 x 18 mm)
HS-0746-W1 鰭片型散熱器 (95 x 125 x 19 mm)
PBE-1700 R1.1 ATX外形結構 COM Express評估板
CBK-04-1700-00 線材包
