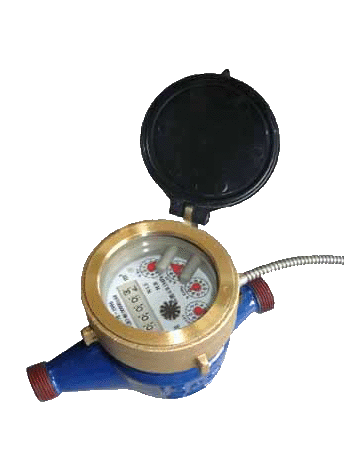

本系列水表是用于測量流經自來水管道水的體積總量的儀表。
☆量程大，精度高。
☆性能穩定。
☆采用優質耐蝕材料，使用壽命長。
☆傳動性能穩定可靠。
☆壓力損失小。
☆讀數直觀。
工作條件:
☆水壓：不大于1.0MPa(10bar)
☆水溫：0.1℃～50℃
示值誤差:
從分界流量(包括分界流量)到過載流量為±2%；
從最小流量到分界流量(不包括分界流量)為±5%.
※根據訂貨要求，可提供該型的冷、熱和銅殼表。
為了使讀者對脈沖式水表有更進一步的了解，下面對幾種常見脈沖元件水表的原理作稍為詳細的介紹。
圖2 常見脈沖信號波形圖
圖3 光電轉換原理
在電能表的鋁轉盤上有一塊黑色標記，鋁盤的一側裝有發光管和光敏管各一只。在大部分情況下，發光管射出的光線通過鋁盤的反射到達光敏管，使其導通；當黑色標記轉到反射位置時，將沒有光線反射到光敏管，使其截止。因此，鋁盤每轉一圈，從光敏管處即可得到一個脈沖信號。
圖4 磁敏轉換原理之一
在計量表的某一適當進位齒輪軸上安裝一磁性指針，該指針的兩端各嵌入一粒磁鋼，并使其極性如圖中所示，磁敏轉換采用霍爾器件。每當齒輪軸旋轉一周，通過霍爾器件即可輸出一個脈沖。磁敏轉換器件也可以采用干簧管，如圖5所示。
圖5 磁敏轉換原理之二
這兩種方法的輸出信號是不同的，用霍爾器件輸出的是有源信號，用干簧管輸出的則是無源信號。
|
器件 |
價格 |
壽命 |
特點 |
|
光電器件 |
中 |
較短 |
易受雜光影響，要求定位準確 |
|
霍爾器件 |
稍高 |
長 |
可靠性高，脈沖質量高 |
|
干簧管 |
低 |
較短 |
省電，易產生抖動干擾 |
