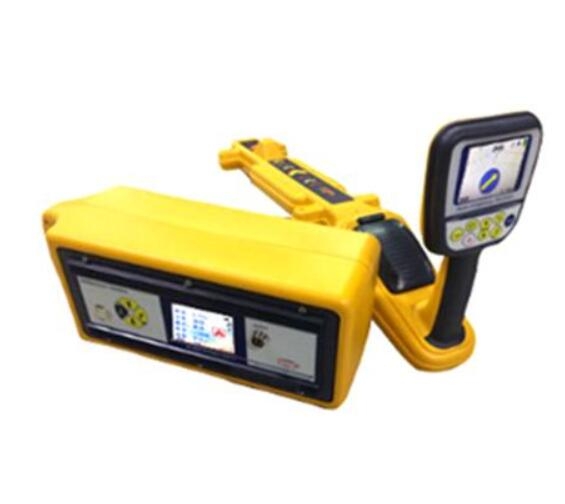

HPDLT5000電纜綜合探測儀是我公司新型電纜探測設備，全新的外形設計符合人機工程學原理。顯示均采用彩色液晶屏，背景燈可保證在任何情況下清晰顯示信息。尤其是的窄帶數字濾波技術，使得在任何強磁場下不受干擾，特別適合高電壓強磁場環境下使用。在功能上了指向模式：使用方向箭頭為操作者指示電纜的中心線，羅盤顯示電纜的走向；另外也增加更多的頻率，使使用者有了更多的選擇，并可以根據使用者的要求定制頻率。
3.2.1 功能特點：
1、能快速有效地確定地下的光纜、電纜走向和深度，及確定外皮故障。
2、確定電纜（管道）的走向，具有信號強度指示、左右箭頭指示、羅盤方向指示。
3、具有電流方向指示，防止串線干擾。
4、數字直讀顯示電纜（光纜）的深度：0-20米，3米內精度5%，8米內精度10%
5、具有故障檢測專用模式，可用于探測外皮故障及電纜的破壞處
6、自動測深：當儀器正確置于管線垂直上方時，自動顯示目標管線真實深度。
7、信號識別：從信號幅度、信號方向信號相位三個維度進行光纜、電纜的識別。
8、電流方向指示：具有獨特技術，可顯示跟蹤信號的電流方向、相位，有效提高查找路徑。
3.2.2 技術指標：
發射機技術參數
本機為多頻大功率發射機，以恒功率輸出、自動匹配外部負載，保證本機工作在佳狀態。具有歐姆表功能，能探測外部電壓及測試持續的環路電阻，可協助判斷故障性質。
1、可供選擇頻率：輸出31種頻率的正弦交流信號，分別是98Hz、128Hz、256Hz、480Hz、491Hz、512Hz、577Hz、640 Hz、815Hz、982Hz、1.02kHz、1.17KHz、1.45KHz、1.52KHz、4.1KHz、8.01KHz、8KHz、8.44KHz、9.5KHz、9.82 KHz、29.4KHz、33 KHz、38 KHz、65.5 KHz、78.1KHz、80.43 KHz、82.3KHz、83.1KHz、89KHz、133KHz、200KHz，故障檢測及管線識別信號FFLOW、FFHIGH，電流方向信號SS Low、SS High。
2、具有FF故障檢測頻率，可同時發出路由跟蹤信號和故障定位信號
3、歐姆表功能，可檢測外部電阻、外部危險電壓提示
4、三種信號發射方式（直連法 耦合法 感應法）
5、自動負載調整
6、輸出功率可調，低檔、中檔、高檔、滿檔四種檔位。輸出電流不小于999mA；輸出功率不小于12W
7、大容量鋰電池供電，可滿負荷工作8小時
接收機技術參數
接收機使用3.5寸24位色真彩液晶顯示，顯示信號強度數字、幅度光條、羅盤指向、左右箭頭指向、電流方向指示，用于指示信號的強弱、光電纜定位、故障檢測、光電纜識別、深度測量。
1、寬峰值、谷值、窄峰值、寬峰值箭頭、峰值加谷值5種顯示方式
2、具有寬帶接收技術，可根據客戶需求提供個性化定制（100Hz-200kHz內）
可供選擇頻率：50Hz、60Hz、LF、577Hz、8KHz、33KHz、82KHz、133KHz、SSLOW、SSHIGH。
3、數字直讀深度范圍:0～20米。精度：3米以內±5%，8米以內±10%。
4、顯示內容：信號強度、信號幅度光條、左右箭頭指示、羅盤方向指示、電流方向指示、電流相位顯示、實時深度指示。
5、可外接A字架進行電纜故障定位。
6、可外接耦合鉗進行電纜識別。
7、信號識別：從信號幅度、信號方向信號相位進行光纜、電纜確識別。
8、電流方向指示：具有獨特技術，可顯示跟蹤信號的電流方向、相位，有效提高查找路徑。
9、具有可調音量的信號強度聲音指示。
10、3.5寸24位色真彩液晶顯示。背光亮度可調，適應各種環境。
11、大容量鋰電池供電，持續工作8小時。
