屏蔽軟電纜，就不低于電纜外徑的6倍。
控制電纜泛指設備儀表供電/信號控制
代表型號：KVV/KYJV/還有其它儀表線等等
控制電纜產品說明
為適應市場需要，冀東普天線纜公司在生產普通塑料絕緣控制電纜的基礎上，近年來又開發了屏蔽和阻燃型控制電纜，深受廣大用戶歡迎。 控制電纜包括kvv電纜，kvvr電纜，zrkvv電纜，zrkvvp電纜，kvvp電纜，kvvrp電纜，kvvp2電纜，kvvp2－22電纜，nhkvv電纜，zrkvvrp電纜，kvv22電纜，zrkvv22電纜。
執行標準：GB 9330-88。阻燃電纜還應符合IEC332-3標準的技術條件。
Kvv22 4*1.5 kvv22 5*2.5 kvvrp 5*2.5 KVV 4*2.5 KVV22 7*2.5 ZRKVVP2-22 4*1.5
ZRKVVP22 10*2.5 ZRCKVV 12*2.5 ZRBKVV 6*2.5 ZRCKVVP 10*4 ZRKVVP22 6*4
ZRKVVP22 4*6 NHKVV 5*2.5 NHKVV22 5*2.5 NHKVV 14*2.5 KVV22 24*1.5
ZRKVVP2-22 3*2.5 ZRKVVP2-22 4*2.5 ZRKVVP2-22 8*2.5 NHKVV 24*1.5
本產品用于配電裝置中電器、儀表的連接線，起電能傳送作用。PVC絕緣控制電纜的額定電壓450/750V，XLPE絕緣控制電纜額定電壓0.6/1KV。
一、產品標準：
GB9330《塑料絕緣控制電纜》，該標準參照國際電工委員會IEC227標準制定。對于XLPE絕緣控制電纜，同時參照GB9330標準，執行企業標準。
二、使用特性：
1 電導體線芯的長期允許工作溫度;PVC絕緣為70℃，XLPE絕緣為90℃。
2 電纜的敷設溫度應不低于0℃。
3 電纜的允許彎曲半徑：
a、無鎧裝層的電纜應不小于電纜外徑的6倍；
b、有鎧裝層或銅帶屏蔽結構的電纜，應不小電纜外徑的12倍；
c、有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。

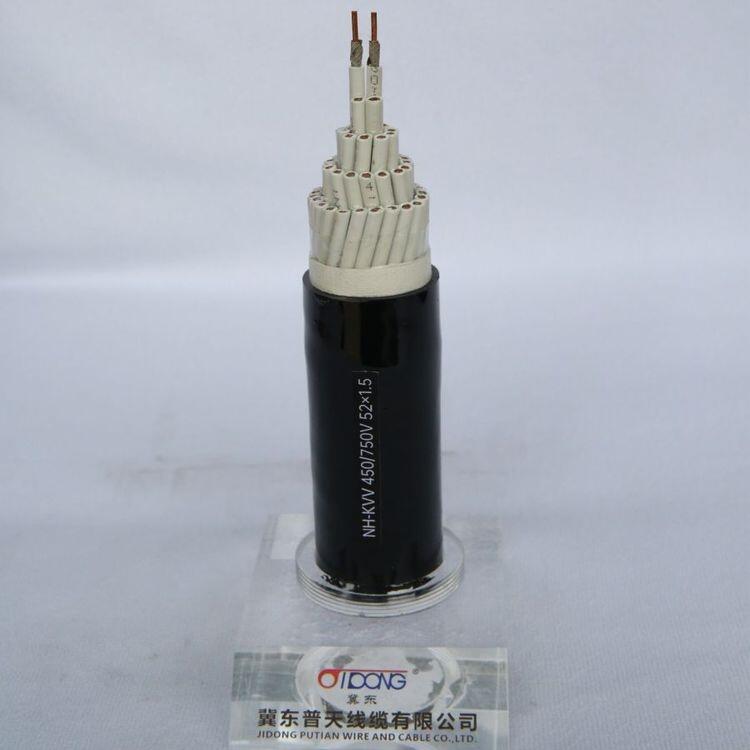

結構示意圖
三、型號、名稱及適用范圍
聚氯乙烯絕緣聚氯乙烯護套控制電纜
|
型號 |
產品名稱 |
電壓V |
芯數 |
截面 mm2 |
主要適用范圍 |
|
KVV |
銅芯聚氯乙烯絕緣和護套控制電纜 |
450/750 |
2-37 |
0.75-10 |
敷設在室內，電纜溝、管道等固定場合 |
|
KVV22 |
銅芯聚氯乙烯絕緣和護套鋼帶鎧裝控制電纜 |
敷設在室內，電纜溝、管道直埋等能承受較大機械外力的固定場合 |
|||
|
KVV22-1 |
銅芯聚氯乙烯絕緣和護套鋼帶鎧裝屏蔽控制電纜 |
敷設在室內，電纜溝、管道直埋等能承受較大機械外力的固定場合 |
|||
|
KVVP |
銅芯聚氯乙烯絕緣和護套編織屏蔽控制電纜 |
敷設在室內，電纜溝、管道等要求屏蔽的固定場合 |
|||
|
KVVP/22 |
銅芯聚氯乙烯絕緣和護套鋼帶鎧裝編織屏蔽控制電纜 |
敷設在室內，電纜溝、管道等要求屏蔽的固定場合 |
|||
|
KVVP2 |
銅芯聚氯乙烯絕緣和護套銅帶屏蔽控制電纜 |
敷設在室內，電纜溝、管道等要求屏蔽的固定場合 |
|||
|
KVVP2 /22 |
銅芯聚氯乙烯絕緣和護套鋼帶鎧裝銅帶屏蔽控制電纜 |
敷設在室內，電纜溝、管道等要求屏蔽的固定場合 |
|||
|
KVVR |
銅芯聚氯乙烯絕緣和護套控制軟電纜 |
敷設在室內，有移動要求的場合 |
|||
|
KVVRP |
敷設在室內，有移動屏蔽要求的場合 |
