系列：EX2100勵磁控制器
產(chǎn)品描述

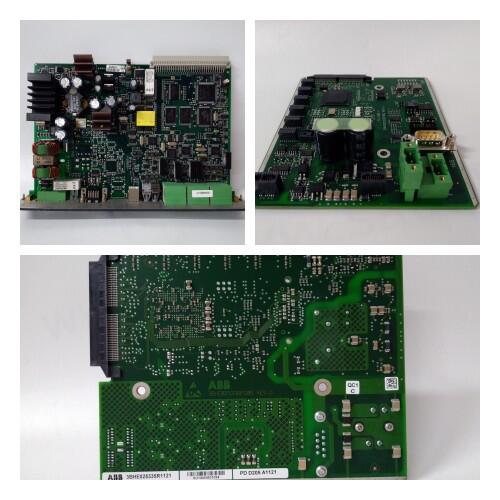

通用電氣型號IS200EDFFH3A是一款用于高壓接口應用的EX2100e直流反饋板。此特定板是一個I/O終端板。IS200EDFFH3A板用于測量場電壓和電流。
IS200EDFFH3A板被標記為勵磁機直流扇形反饋板，是EX2100e勵磁控制系列的一部分。該板用于測量可控硅整流器（SCR）橋上的電壓和場電流，一旦測量了電壓和場流，EDFF板將通過高速光纖電纜鏈路連接到EAUX或勵磁控制輔助接口。EDFF板有三種不同的組變體，作為H3組變體模型，該板只能在單純形系統(tǒng)中操作。
IS200EDFFH3A板用于高壓接口模塊。作為功率轉換模塊一部分的分流器具有mV輸出信號，該信號將由EDFF板上的差分放大器接收。一旦從電流分流器接收到輸出信號，它將向控制器提供電壓反饋和直流電流。
在IS200EDFFH3A板上，有V-F或電壓-頻率轉換器電路。一個用于磁場電壓反饋，一個用于場電流反饋，最多可與三個冗余部分一起使用；這三個冗余部分被標記為控制器C、M1和M2。
IS200EDFFH3A板有一份零件專用手冊、EX2100e勵磁控制直流扇形反饋板使用指南和GEI-100770。
