產品簡介

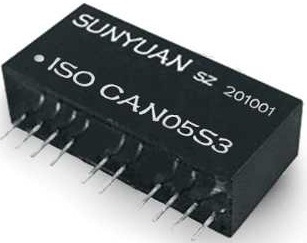

順源新推出通用型低成本汽車電子CAN總線通訊隔離收發器
順源新推出通用型低成本汽車電子CAN總線通訊隔離收發器
產品價格：￥28
上架日期：2020-11-06 11:22:13
產地：廣東深圳
發貨地：廣東深圳市
供應數量：不限
最少起訂：1只
瀏覽量：621
資料下載：點擊下載
其他下載：暫無相關下載
詳細說明
    產品特點?
    ●??電源、信號輸入端與信號輸出端3000VDC兩隔離??
    ●??可連接110個節點，符合ISO11898-24V標準??
    ●??傳輸速率最高可達1Mbit/s??
    ●??具有高抗電磁干擾性??
    ●? 內置DC-DC模塊電源防總線過壓保護功能
    ● ?內置DC-DC可為外圍其他接口電路提供隔離電源
    ●? 標準SIP 8 /SIP12符合UL94V-0阻燃封裝
    ●? 工業級溫度范圍: - 40 ~ +85 ℃?

    典型應用??
    ●? 工業現場CAN總線通訊接口抗干擾設計
    ●? CAN總線系統電源與信號地線環流干擾隔離
    ●? 汽車CAN總線信號多路數據采集防竄擾隔離
    ●? 工業現場總線高精度數據采集及防竄擾測量
    ●? 工業自動化設備、機器人防竄擾控制
    ●? 數控機床、智能停車場總線485防干擾控制
    ●? 醫療儀器、電力儀表總線通訊接口電源隔離
    ●? 智慧城市、智能家居總線控制通訊接口隔離
    ????????????????
    ? ? ? ?SunYuan? ISO CAN是一款隔離型通用CAN總線收發器模塊。該模塊內置CAN總線通訊接口信號隔離及收發器件，具有成本低體積小、使用方便等優點。其主要功能是將CAN總線控制器的邏輯電平隔離轉換為總線的差分電平，信號傳輸過程中隔離電壓高達3000VDC。
    ?
    ? ? ? ISO CAN 總線通訊接口信號隔離模塊，其內部集成了DC-DC電源隔離電路、高速數字隔離芯片、CAN總線收發器、總線通訊保護電路等。在工業現場實際應用中，為防止數據收發過程中因收到干擾而造成丟失或失真故障，就需要對整個通訊電路進行適當?shù)母綦x。隔離讓電路中的一些模塊之間不互相干擾，對于數字電路而言，電平的高速轉換會帶來很多噪聲，并且地線網絡也會引入噪聲，所以需要進行隔離。一個隔離系統必須從供電電源、地線網絡、信號傳輸線路三個方面來考慮。
    ?
    ? ? ? ?ISO CAN 總線通訊接口信號隔離模塊使用方便，可以實現信號隔離收發的功能。其內部電源隔離電路輸入與輸出之間3KV的隔離電源，輸出端具有長時間自恢復 過載短路保護功能，在外接通訊線路短路、數據采集通訊工作負載發生較大變化或CAN總線接口懸空空載時輸出電壓值變動較小，不會升高超出額定設計電壓值。可以有效隔離地線環流干擾、抑制通訊接口竄擾及增強通訊接口抗靜電防護功能，內置DC-DC可為外圍其他的接口電路提供一組穩壓的隔離電源，特別為工業現場CAN總線、RS232/RS485通訊、以太網RJ45通訊等接口供電提供隔離電源設計。產品廣泛應用在汽車CAN總線控制裝置、工業自動化設備、機器人、數控機床、停車場智能控制、智能家居以太網物聯網通訊、醫療儀器、電力儀表、安防數據采集控制等行業。

    詳細技術資料：http://www.szsunyuan.net/indexb?m=content&c=index&a=show&catid=65&id=191


    ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??? ?
    ?
    單列直插8腳封裝：SIP8 Pin?


    ?

    ?單列直插12腳封裝：SIP12 Pin?

    ?
    重點端口保護推薦電路
    ??????
    ?ISO CAN模塊在遇到現場惡劣環境應用時，需要在CAN接口接入保護電路保證模塊不被損壞和總線可靠通訊，尤其是容易受到干擾的節點處。另外在使用屏蔽絞線時需要對屏蔽層可靠接地，建議采用單點接地。注：此推薦參數僅為推薦值，需根據現場實際應用情況選擇。建議R1,R2選擇PTC,D1-D4選擇快恢復二極管。
    ?
    單個CAN-bus典型連接示意圖
    ?
    ???????
    ????? ??單個CAN-bus典型網絡如上圖所示，每個網絡可接入110個單路ISO?CAN隔離總線收發模塊，通用模塊最長通訊距離為10km，高速模塊支持最低波特率為40kbps，最長通訊距離1km。如果需要接入更多節點或更長通訊距離時，可通過CAN中斷器等設備拓展。??? 注：總線通訊距離與通訊速率和現場應用相關，可根據實際應用和參考相關標準設計，通訊線纜最好選擇屏蔽雙絞線并盡量遠離干擾源。遠距離通訊時，終端電阻值需要根據通訊距離以及線纜阻抗和節點數量選擇合適值。??
