為了泄放到地,主要的能量由電流電涌經供電線路或經外置雷擊保護系統進入,輸配電站應裝配帶.
電涌保護器適用于抑制由過電壓產生的流經電流， 這種電流相當于直擊雷產生的電流。 此產品已成功通過10/350波形的標準檢測（I級測試）。
電涌保護器，沖擊電流能力15kA (在10/350 μs 波形)， 適用于單極或多極， 并可抵擋直擊雷。 它的保護級別低 (高達 = 1.2 kV) 和無需去耦線圈。
電涌保護器可進一步減低電壓， 因為配電柜的下游即Type 2 電涌保護器安裝處， 電壓依然可進入電力系統。
應用場景：
用于保護智能建筑、電力、通信、安防等行業分路配電，通常安裝于機房電源防雷、列頭柜防雷、戶外機柜防雷、戶外安防防雷器、戶外攝像機防雷等。
產品特性：
通流容量較大，適用于支路雷電電磁脈沖防護
模塊化安裝，安裝及維護成本低遙信告警功能，方便集中管理電氣性能
標稱工作電壓Un380VAC380VAC380VAC380VAC
持續運行電壓Uc385VAC385VAC385VAC385VAC
電壓保護水平Up1500V(20kA,8/20μs)1500V(20kA,8/20μs)1500V(20kA,8/20μs
內置了獨特的雙脫扣保護裝置，具有熱和過載雙重保護，確保主元件損壞時，裝置整體呈現開路狀態，從而杜絕元件損壞造成電壓互感器二次中性點多點接地以及其導致的繼電保護不正確的動作。標稱放電電流In10kA(8/20μs)20kA(8/20μs)20kA(8/20μs)30kA(8/20μs)
放電電流Imax20kA(8/20μs)40kA(8/20μs)40kA(8/20μs)
60kA(8/20μs)3
安裝要求:
浪涌保護器采用35MM標準導軌安裝
對于固定式SPD，常規安裝應遵循下述步驟：
確定放電電流路徑
標記在設備終端引起的額外電壓降的導線，。
為避免不必要的感應回路，應標記每一設備的PE導體，
設備與SPD之間建立等電位連接。
要進行多級SPD的能量協調
電壓互感器（TV）不但有正常運行方式，還有異常運行方式；且不說對Y/Y接線的電壓互感器（TV），其中性點不接地，就不能測量出相電壓，也不說對于中性點不接地系統，二段母線電壓互感器（TV）不接地就不能并列.

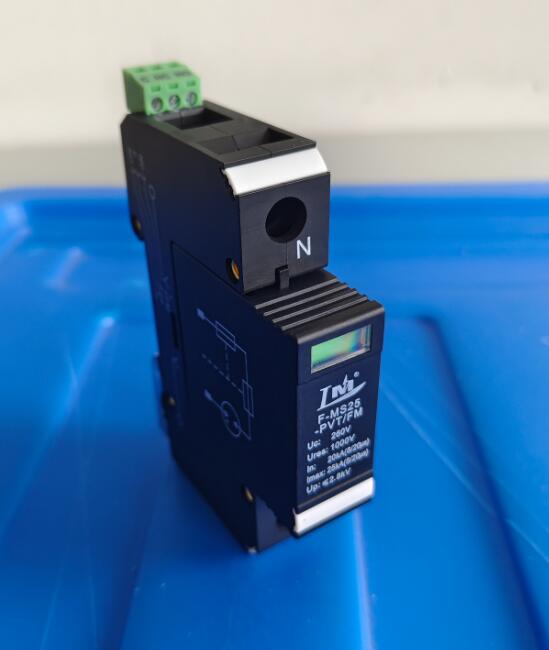

F-MS25-PVT/FM擊穿保險器具備損壞告警及與主回路電氣隔離的遙信輔助觸點輸出功能，可方便運行人員日常巡視或者接入遠程監視系統，避免運行中對該類元件的監視死角，有效提高系統繼電保護的可靠性。
電壓互感器一次與二次線圈分別是獨立的，它們之間也有足夠的絕緣強度，因此二次側接地不會產生高壓接地；二次接地也是單側接地，是為了將二次線圈其中一端電位強制拉到與接地體相同的水平，是一種安全防護措施。若誤將兩端同時接地，相當于把二次線圈短接了，這時二次線圈電流變得很大，發熱增加，能夠在較短時間內引發電壓互感器燒毀，說明互感器一短路了。
