一、 產品概述
為了防止在不接地低壓配電系統和電壓互感器中性點由于電壓升高而造成絕緣擊穿的問題，往往采用擊穿保險器作為其主要保護裝置。一旦被保護設備和大地之間產生的過電壓達到保險器的放電電壓，擊穿保險器即行放電，電流經接地裝置流入大地，從而可將過電壓限制在一定數值之內，設備的絕緣得到有效保護。

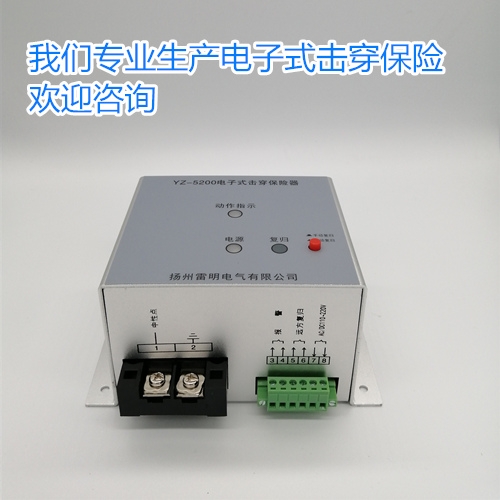

電子式擊穿保險器的電氣特性與普通的擊穿保險器完全相同，但其功能遠遠超過普通擊穿保險器，是普通擊穿保險器理想的替代產品。本公司經過多年對擊穿保險器特性的研究，研制出 YZ-5200 系列電子式擊穿保險器完全可以滿足不接地低壓系統和電壓互感器中性點的接地要求。并具備自檢功能。
二、主要技術指標
泄流能力 50A
報警輸出接點： 5A/220VAC 一常開
工作電源： AC/DC110~220V±10%
工作環境： -25℃~80℃ 10~95%RH
儲存環境： -40℃~80℃
數據接口： RS485 波特率：9600（選配）
三、使用方法
將儀器固定在導軌上，設定好放電電壓值。
按接線圖將線接好，確認接線無誤后即可通電，通電后電源指示燈亮。
根據需要將復位設定為手動復位還是自動復位后，按復位鍵進行自檢后方可工作，自檢時動作指示燈閃爍一下。
四、工作原理
本裝置是采用高精度非線性電阻進行連線監測采集被保護設備和大地之間的電壓，經運算放大后采用無觸點數字電路作為執行元件。在正常運行電壓下，其阻值很高，僅可通過微安級的泄漏電流。但在承受高于設定的放電電壓的情況下，卻呈現很低的電阻，使電流快速的流入大地，即實現了限壓分流的目的，又使設備的絕緣得到保護，過電壓之后又恢復到原先狀態。
五、電子式擊穿保險器與金屬氧化鋅避雷器對比的優勢
|
|
YZ-5200 |
|
|
功能說明 |
電子式擊穿保險器 |
金屬氧化鋅避雷器 |
|
|
|
|
|
大放電電流（A） |
50 |
1500 |
|
|
|
|
|
泄漏電流（A） |
0.001 |
0.003 |
|
|
|
|
|
殘壓值（V） |
1.5 |
2300（8/20uS 標稱電流下） |
|
|
|
|
|
裝置可重復使用 |
可以 |
|
|
|
|
|
|
放電電壓 |
300~1500V 可調 |
不可調固定值 |
|
|
|
|
|
裝置動作后可報警 |
可報警 |
不可報警 |
