產品概述與應用

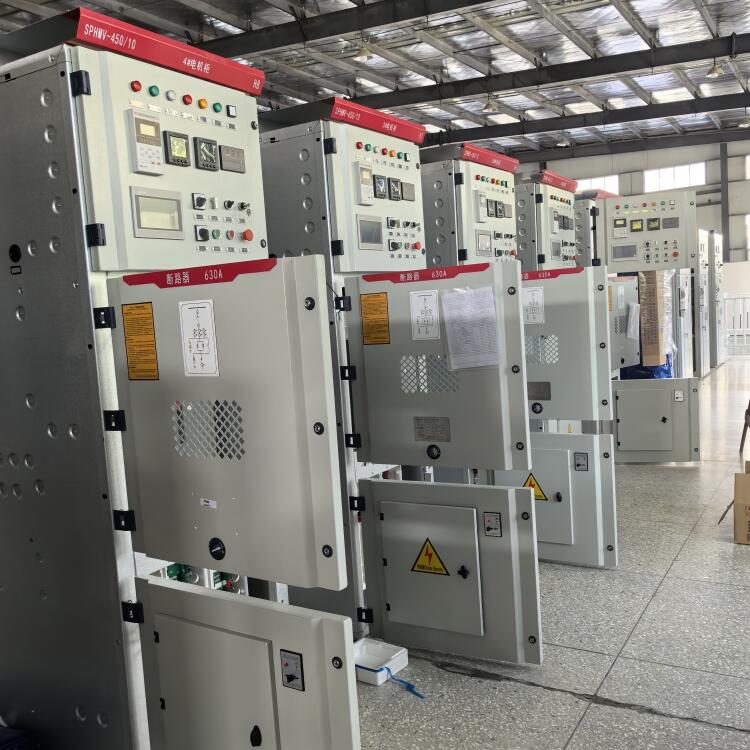

SPHMV高壓固態軟啟動柜是一種高壓電機起動及保護設備，該裝置采用多個可控硅串并連而成，可滿足不同的電流及電壓要求。其廣泛應用于額定電壓 3000—15000V 的水利泵站、建材、化工、冶金鋼鐵、造紙、環保等行業。能很好地與冰機、水泵、風機、壓縮機、粉碎機、攪拌機、磨漿機、皮帶機等各種機電設備配套使用。
工作原理
SPHMV系列的控制核心是微處理器 CPU。微處理器對可控硅（晶閘管） 進行相角觸發控制以降低加在電機上的電壓，然后通過慢慢地控制加在電機上的電壓和電流平滑地增加電機轉矩，直到電機加速到全速運行。這種起動方式可以降低電機的起動沖擊電流，減少對電網和電機自身的沖擊。同時也減少了對連在電機上機械負載裝置的機械沖擊，以延長設備的使用壽命，減少故障和停機檢測時間。
當電機達到全速運行后，電機電流降到正常全速運行的電流值，SPHMV 系列軟起動裝置有一個旁路輸出繼電器，從而使旁路高壓真空接觸器閉合，使電機電流經旁路接觸器，防止可控硅（晶閘管）導通所產生的壓降引起的熱損耗，提高了工作效率及可靠性。
產品結構與常規配置表
SPHMV系列總體結構精心考慮以適應各種使用對象和工作環境。
結構采用 GB/T11022-2020高壓開關設備和控制設備的共用技術要求，在柜體中應用密封處理，減少對機器內部的污染，布局合理。先進的數字觸發系統將低壓控制通過光纖連接到高壓部分，便捷的維修設計允許各相模塊可以迅速單獨進行更換。為運行安全起見，高壓部分和低壓部分完全隔離開來。
SPHMV整體結構被劃分為 3 個相互絕緣的部分。由高壓可控硅模塊、可控硅保護部件、真空開關部件等組成的高壓回路；由光纖觸發部件、信號采集與保護部件組成的可控硅觸發及信號采集與系統保護單元；由系統控制與顯示部件構成的系統控制和人機交互單元；3 個單元之間相互絕緣，做到高、低壓之間的可靠隔離。
起動柜的性能特點與優勢
