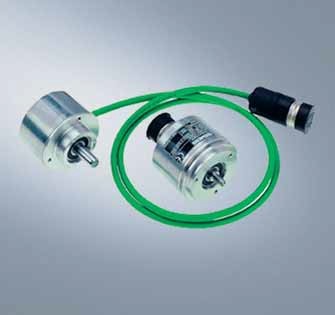

增量式編碼器的工作原理是對按照透射光原理工作的碼盤實施光電掃描。光源為一個發光二極管 （LED） 。編碼器軸旋轉時所產生的明暗交替變化的調制信號被光電元件所采集。通過合理安排連接在編碼器軸上的刻度盤的條紋和固定的縫隙，光電元件就會發送出兩個相互呈90°的軌跡信號 A和 B以及基準信號 R。編碼器電子部件將這些信號放大，并且轉換成不同的輸出電平。
可供作為輸出電平使用的有：
· RS 422 差分信號 (TTL)如果是 RS 422 編碼器 （TTL），可以通過檢測脈沖觸發沿，使分辨率提高四倍。
· 正弦 / 余弦模擬信號，電平 1 Vpp將編碼器的正余弦信號提供給上位控制器可獲得更高的分辨率。
· HTL （高壓晶體管邏輯電路， High Voltage Transistor Logic）具有 HTL 接口的編碼器是為具有 24 V 電平數字式輸入端的應用而設計的。
| 目前可銷售型號： 6FX2 001-2G ■■■（A50、B00、B02、B25、B50、C00、C04、C50、D60、F00） 6FX2 001-2E ■■■（A50、B00、B02、B25、B50、C00、C04、C50、D60、F00） 6FX2 001-2C ■■■（A50、B00、B02、B25、B50、C00、C04、C50、D60、F00） 6FX2 001-2H ■■■（A50、B00、B02、B25、B50、C00、C04、C50、D60、F00） 6FX2 001-2F ■■■（A50、B00、B02、B25、B50、C00、C04、C50、D60、F00） 6FX2 001-2D ■■■（A50、B00、B02、B25、B50、C00、C04、C50、D60、F00） 6FX2 001-2R ■■■（A50、B00、B02、B25、B50、C00、C04、C50、D60、F00） 6FX2 001-2P ■■■（A50、B00、B02、B25、B50、C00、C04、C50、D60、F00） 6FX2 001-2M ■■■（A50、B00、B02、B25、B50、C00、C04、C50、D60、F00） 6FX2 001-2S ■■■（A50、B00、B02、B25、B50、C00、C04、C50、D60、F00） 6FX2 001-2Q ■■■（A50、B00、B02、B25、B50、C00、C04、C50、D60、F00） 6FX2 001-2N ■■■（A50、B00、B02、B25、B50、C00、C04、C50、D60、F00） 6FX2 001-3G ■■■（B00、B02、C50） 6FX2 001-3E ■■■（B00、B02、C50） 6FX2 001-3C ■■■（B00、B02、C50） 6FX2 001-4H ■■■（A10、A50、B00、C50) 6FX2 001-4F ■■■（A10、A50、B00、C50) 6FX2 001-4D ■■■（A10、A50、B00、C50) 6FX2 001-4S ■■■（A10、A50、B00、C50) 6FX2 001-4Q ■■■（A10、A50、B00、C50) 6FX2 001-4N ■■■（A10、A50、B00、C50 |
