工作原理
風速傳感器的感應元件是三風杯組件，由三個碳纖維風杯和杯架組成。轉換器為多齒轉杯和狹縫光耦。當風杯受水平風力作用而旋轉時，通過活軸轉杯在狹縫光耦中的轉動，輸出頻率的信號。

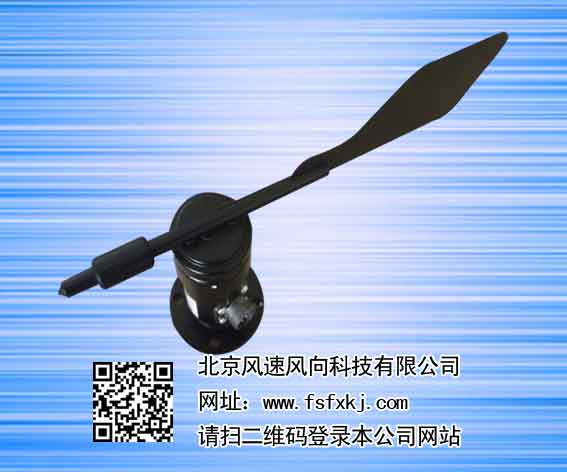

風向傳感器的變換器采用精密導電塑料電位器，當風向發生變化，尾翼轉動通過軸桿帶動電位器軸芯轉動，從而在電位器的活動端產生變化的電阻信號輸出
產品簡介
技術參數
測量范圍：0～360°
準確度：±3°
啟動風速：≤0.2m/s
分辨率：1°
最大回轉半徑：200mm
工作電壓：5V、12V、24V 可選
輸出信號形式： a.電流：4～20mA b.電壓：0～5V c.RS232 d.RS485 e.TTL信號
負載能力：電流型輸出阻抗≤600Ω
電壓型輸出阻抗≥1KΩ
工作環境：溫度-40℃～50℃
濕度≤100%RH
防護等級：IP45
產品重量：≤1kg
安裝說明
法蘭式
螺紋式
轉軸向上式
