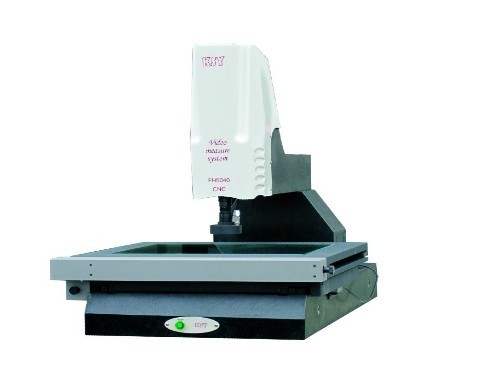

X |
300 |
400 |
500 |
|
Y |
200 |
300 |
400 |
|
Z |
160 |
160 |
160 |
|
工作臺 (mm) |
工作臺面 |
456x356 |
610x480 |
710x610 |
玻璃臺面 |
360x260 |
460x360 |
550x430 |
|
最大完全承重 |
20kg |
30kg |
30kg |
|
影像 及測 量系 統 |
CCD |
1/3寸彩色高分辨率工業攝像機 540線 |
||
變焦物鏡 |
0.7-4.5X連續變倍 |
|||
視頻放大倍率 |
25-225X |
|||
物方視場 |
10.6-1.6mm |
|||
工作距離 |
90mm |
|||
顯示分辨率 |
0.001mm |
|||
線性精度 |
3+L/200(L為被測長度，單位為mm) |
|||
外形尺寸 |
750x640x900 |
980x720x1000 |
1200x850x1000 |
|
儀器重量 |
220 |
380 |
500 |
|
照明 |
程控可調LED表面光和底光(使用全安全電壓) |
|||
適用電源 |
220V±10﹪(AC) 50Hz |
|||
儀器特點:
軟件特色:
1、自動抓取測量功能(自動捕捉點、線、圓，圓弧等)
將工件放置在軟件主界面中時，只需選取相應的繪圖命令，軟件智能精準地自動繪出工件實時影像中的線、圓等圖元，這種繪圖方法較肉眼取點更精準更快速，而且避免了人為誤差。
2、基于智能圖像處理的高精度光學輔助對焦和測高功能：
具備自動和手動對焦功能，選定目標區域后自動或手動移動Z軸，可搜索到最清晰位置。軟件自動捕捉、判別，將人為誤差降至最低。
3、地圖功能
人性化的地圖導航功能可以幫助你在大工件上快速定位局部位置，縮短了操作需要的尋找時間。打開地圖可以虛擬測量或?qū)Ш健?/span>
4、全自動及手動CNC測量
CNC編程測量分為全自動和手動模式，在全自動CNC模式下，進行大批量工件檢測時，只需要對測量過程進行一次編程即可自動進行多次全自動重復測量。對于手動工作臺采用手動CNC模式，可實現模擬CNC的自動測量功能，提高工作效率。
5、陣列測量
陣列測量可以對同一工件上陣列分布的部分進行自動測量，只需對陣開分布的部分進行編程并對陣開分布規則設置后即可自動進行測量。
6、圖紙比對
打開CAD設計圖紙，與實際影像不吻合，使用圖紙比對中的擺正功能可以將打開的圖紙與影像重合。使用擺正后的圖形，可以進行測量或做簡單比對。
7、SPC統計
內置SPC（統計過程控制)功能，可以在測量后讀取指定的測量數據，生成X-R、Xm-R等控制圖，并計算最大值，最小值、平均值、標準差、偏移值、Ca、Cp、Cpk等統計系數。
