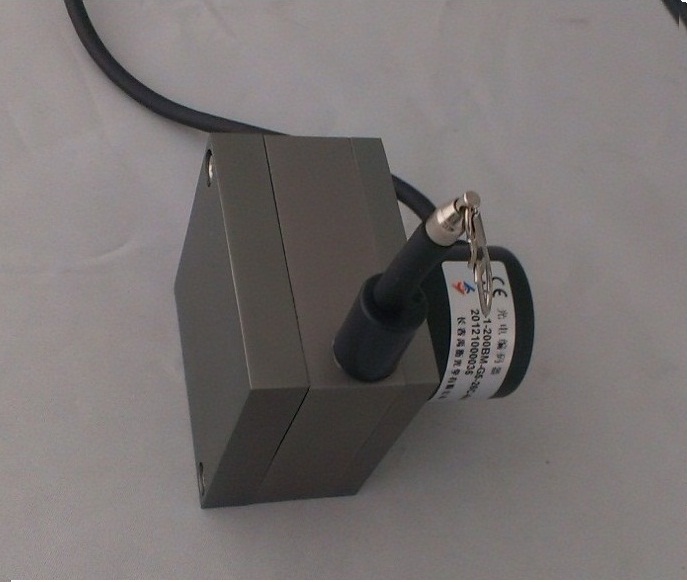

DX100系列拉繩位移傳感器
（數字輸出）
DX100系列數字輸出拉繩位移傳感器最大測量行程為1000mm，測量輪周長100mm；是多笑經典拉繩位移傳感器，該款傳感器投放市場5年來，經過市場的檢驗，已廣泛的應用到多個場合。
一：接線圖
（僅對多笑生產的編碼器，其他廠家編碼器請以編碼器標簽接線圖為準）
|
輸出類型 |
線纜顯色及定義 |
|
白色 黑色 紅色 綠色 黃色 粉色 藍色 橙色 |
|
|
長線驅動（差分） |
VCC 0V A B Z /A /B /Z |
|
開路輸出、推挽輸出、電壓輸出、 |
VCC 0V A B Z -- -- -- |
二：技術參數
|
測量行程 |
0-1000mm |
鋼絲繩 |
高柔性進口涂塑鋼絲繩 |
|
輸出信號 |
差分、開路、推挽、電壓、RS485/232 |
出線口拉力 |
4N |
|
分辨力 |
0.005/0.01/0.025/其它 |
壽命 |
200萬次 至1000萬次 |
|
線性精度 |
0.05%FS |
工作電壓 |
5V，5-24V，10-30v |
|
重復精度 |
0.01% |
工作溫度 |
-25-85℃ |
|
最大速度 |
2000mm/s |
外殼材質 |
進口鋁合金，表面抗靜電干擾不導電 |
|
電纜長度 |
4M(標準)，可定制 |
防護等級 |
IP54（標準），IP65 |
