一、用途
波仕電子發明和首創了以太網/串口光纖轉換器、 同時也是世界上唯一的以太網/串口光纖轉換器。 波仕電子的OPET232L1 以太網/串口光纖轉換器與常見的用于網絡通信的以太網光纖轉換器是不一樣的。波仕 OPET232L1可以將以太網口虛擬成為本地 COM 串口(COM1-COM256)、速率為 2400、4800、9600、……、115200bps。常見的以太網光纖轉換器傳輸?shù)氖?/span> TCP/IP 協議的信號，它們的速率是 10M/100M/1000M。而 TCP/IP 通信協議相對來講每楨數據太長、關鍵是實時性差。波仕電子的以太網/串口光纖轉換器由于采用RS-232 串口通信協議所以更加適合于工業測控的光纖通信。
波仕電子的 OPET232L1 是最新一代以太網光纖通信產品，直接從以太網口轉換出一對光纖收發頭用于傳輸串口信號，將您的串口設備通過光纖接入以太網和 INTERNET！而且可以從 USB 口供電。波仕 OPET232L1 微型以太網/串口光纖轉換器具有超小型的外形(74*23*47mm)、可以將以太網口虛擬成為本地 COM 串口(COM1-COM256)后通過光纖傳輸、無須修改已有的串口通信軟件。驅動程序同波仕 ETH232GL1 系列以太網/串口轉換器。由于 OPET232L1 傳輸?shù)倪€是串口信號，所以必須成對使用或者與波仕的 OPT 系列串口/光纖轉換器配對使用。由于采用光纖作為通信傳輸介質，具有隔離高電壓、防電磁干擾、傳輸距離遠等優點。OPET232SL1 的傳輸介質為單模光纖、OPET232L1 的傳輸介質為多模光纖，但是外形和驅動程序是完全一樣的。
本產品受以下中國專利保護：200730098650、200630307752、ZL2002284234，侵權必究！
二、硬件安裝
將 OPET232L1（或 OPET232SL1）型以太網/串口光纖轉換器通過以太網線外插到計算機或者 HUB的以太網口 （注意這兩種線分別為交叉線和直連線），使用一對ST 光纖接頭 。OPET232L1（或OPET232SL1）可以與波仕OPT485*、OPT232*系列串口光纖轉換器成對使用,也可以與波仕 OPT485EX系列光纖中繼轉換器配合使用來實現多機通信，見 OPT485EX 的說明書和光纖多機通信圖。
波仕以太網/串口光纖轉換器使用時發送器 ST 頭通過光纖接對方的接收器 ST 頭。注意保持光纖轉換器的 ST座、光纖的 ST 頭的清潔，如果不連接時請將 ST 座和 ST 頭用相配套的橡皮塞子蓋住。 OPET232L1（或OPET232SL1）的供電口為標準的 T 型 USB 插座（mini USB），與 MP3、小靈通手機的一樣，所以也可以使用它們的充電器供電。T 型 USB 插座的旁邊帶 LED 電源指示燈，當外插電源時燈會一直亮著。供電電壓為直流5V 至 24V，產品功耗小于 0.5W。產品配套帶電源。
|

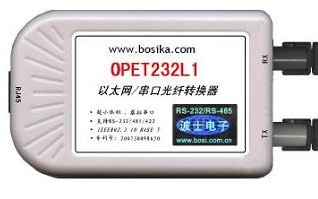

OPET232L1 |
微型以太網/串口光纖轉換器[多模] |
5V供電 |
光纖傳輸、虛擬串口 |
|
OPET232SL1 |
微型以太網/ 串口光纖轉換器[單模] |
5V供電 |
光纖傳輸、虛擬串口 |
波仕電子配套提供各種長度單芯、雙芯光纖以及 ST、FC、SC 接頭。
三、性能特點
波仕電子的 OPET232L1（或 OPET232SL1）型以太網/串口光纖轉換器最高速率 115.2Kbps。自行設置串口號，當作新的 COM 口，軟件只需修改串口號即可，無須重新編寫。驅動軟件同波仕電子的ETH232L1、ETH232GL1以太網/串口轉換器。
|
光纖接口 |
ST（可選 FC、SC） |
|
傳輸介質 |
多模光纖、或單模光纖 |
|
通信方式 |
以太網虛擬 COM 串口 |
|
支持 RS232/485/422 通信軟件 |
|
|
光波長 |
820nm（多模）、1300nm（單模） |
|
電氣接口 |
以太網口（RJ45 型座） |
|
尺寸及重量 |
74*23*47mm(不含 ST 頭) |
|
|
90 克（多模）、100 克（單模） |
|
傳輸距離 |
4Km（多模） 、40Km（單模） |
|
適用光纖 |
50/125、62.5/125、100/140um |
四、軟件設置
波仕 OPET232L1 隨產品贈送的光盤上有配置程序 config.exe 用于監測或修改 OPET232L1 的以太網 IP 地址、設置OPET232L1 的串口速率。如果波仕OPET232L1 以太網/串口轉換器已經正確連入網絡， 從config.exe的“設備狀態”窗口可見到設備的 IP 地址和 MAC 地址。 根據用戶使用的網絡環境改變網絡參數而加入網絡。 這些網絡參數包括IP 地址，網關IP 和網絡掩碼。 用戶可以直接使用 test.exe（帶源程序）進行串口的通信，把以太網中的 OPET232L1 當作串口來通信，也可以將test.exe 的源代碼嵌入用戶的應用程序中。在隨產品贈送的光盤中有如何通過操作 OPET232L1 的IP 地址讀寫來實現串口數據的發送和接收的 VC、VB、BC 源程序。 特別注意config.exe 設置中的本地端口地址和遠程端口地址與 test.exe 中的要一致，另外注意服務器的IP 地址（192.168.0.*）。
更多用戶要求不修改已有串口通信軟件，把 OPET232L1 就當成為一個 PC 機的 COM 串口，為此波仕電子特別隨產品獨家贈送一個將OPET232L1 的以太網口映射成為地 COM 串口的軟件SerialIP。SerialIP 可以OPET232L1 映射為本地計算機的 COM1-COM256 中的任何一個。
當然，如果你的計算機已經設置了比如COM1、COM2 口，那就不要再選 COM1 或 COM2 口的號了。這樣你就可以把波仕 OPET232L1 當成一個本計算機的 COM 串口來使用了！此時普通串口通信軟件一般都可以直接成功使用！ OPET232L1 支持WindowsXP/2000/Me/98/95 等操作系統。
