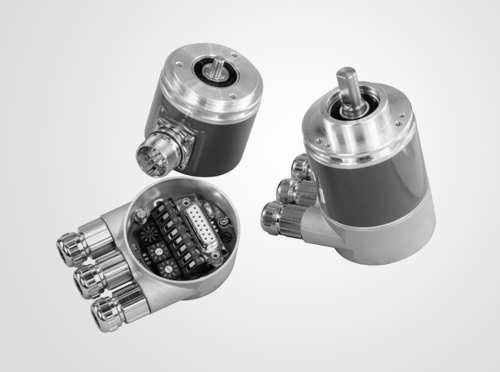

產品介紹
|
主要特征： * 緊湊牢固適合重工業 * 接 口：CANopen * 輸出碼：二進制碼 * 殼 體：58mm * 軸 徑：實心軸 Ø6、Ø10mm。 空心軸 Ø12、Ø15mm * 單圈分辨率：最大16位 * 多圈圈數：最大14位 |
應用： * 鋼鐵冶金設備及流水線 * 航天航空、軍工設備 * 港口起重運輸機械 * 造紙印刷、紡織機械 * 水利、灌溉機械 * 大型重型機械設備 * 精密測量和數控設備 * 機床、玻璃、食品機械 |
端子接線配置（以說明書為準）
|
信號輸出 |
GND | 10...30V | CAN+、總線A | CAN-、總線B | CAN 接地 | |||
| 電纜顏色 | 白色 | 棕色 | 黃色 | 粉色 | 綠色 | |||
| 針腳號 | 10 | 12 | 7 | 2 | 3 | |||
| 特性參數 | ||||||||
| 外殼直徑 | 58mm | |||||||
| 防護等級 | IP66 | |||||||
| 安裝法蘭 | 同步法蘭,夾緊法蘭,空心法蘭 | |||||||
| 殼體 | 鋁制/不銹鋼 | |||||||
| 軸徑 | 實心軸:6mm,10mm空心軸:12mm,15mm | |||||||
| 最高轉速 | 6000轉/分 | |||||||
| 工作溫度 | -40℃～+80℃ | |||||||
| 軸載 | 軸向40N/徑向110N | |||||||
| 電源電壓 | 直流4.5V～30V或10V～30V | |||||||
| 消耗電流 | ﹤50mA(24VDC)空載 | |||||||
| 信號接口 | CANopen總線 | |||||||
| 輸出頻率 | 最大800kHz（有效編碼） | |||||||
| 輸出碼制 | 二進制碼 | |||||||
| 可編程 | 通訊地址,旋轉方向,分辨率,預置值,限位開關 | |||||||
| 單圈分辨率 | 12位、13位、16位 | |||||||
| 多圈圈數 | 12位、14位 | |||||||
| 保護功能 | 反極性保護、過壓保護 | |||||||
| 傳輸距離 | 最大1200米 | |||||||
| 電氣連接 | 三孔安裝連接帽或可選電纜、插針 | |||||||
| 傳輸率 |
CAN：20K......1MB （可編程） |
|||||||
