產品介紹

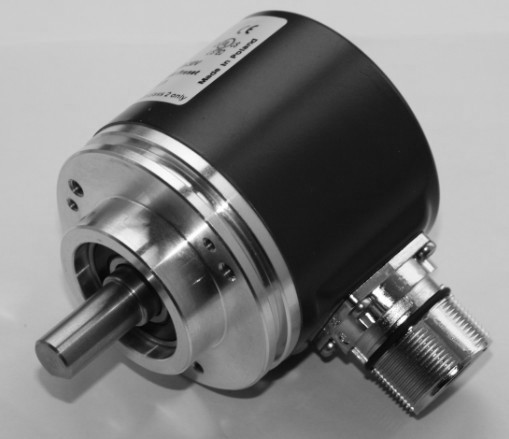

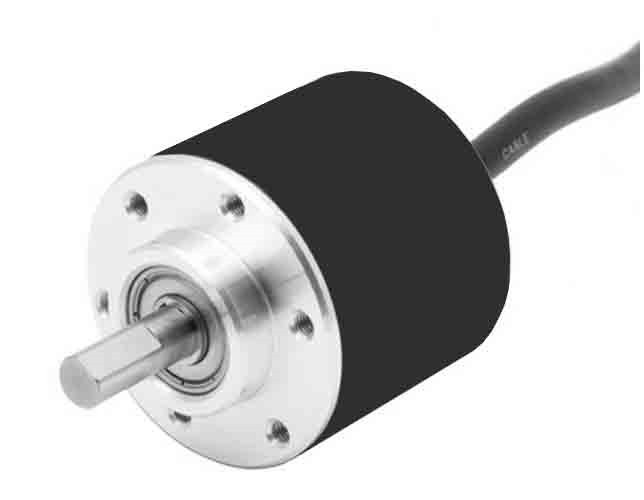

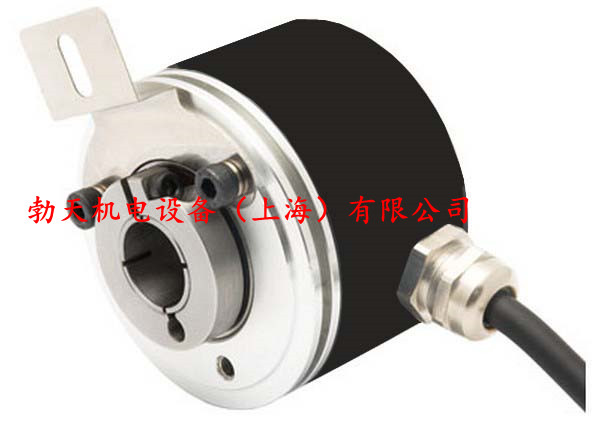

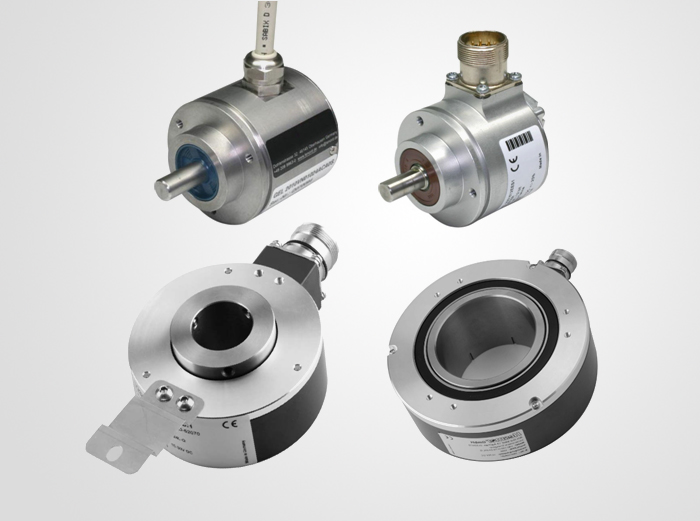

BTH58軸編碼器
產品特點： *堅固型工業等級，電磁兼容EMC優二級*可靠性高,壽命長,抗干擾性能強 *推挽型、線驅動、集電極開路*金屬外殼更加牢固抗沖擊、 *軸承載荷能力強，防油防水*不銹鋼主軸具有更高的穩定性和防護能力 *適用性強，廣泛用于油田設備、鋼廠
*最高可達5000線的分辨率 |
3、輸出電路說明：
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||

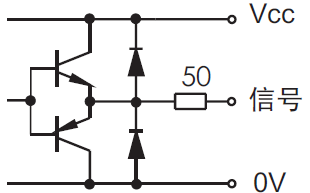

推挽型輸出
|

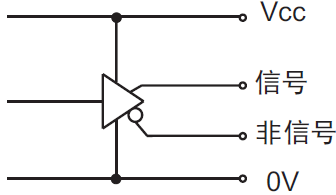

驅動器輸出
|
電壓型輸出
|
電流型輸出
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4、電氣參數：
5、接線定義：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6、機械參數：

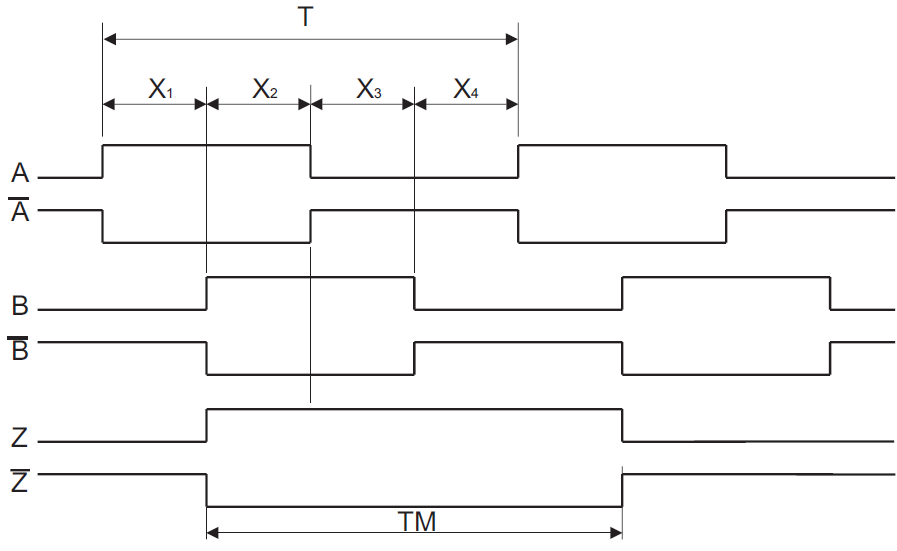

本圖為從輸出軸方向看順時鐘（CW）旋轉波形 Ø 波形比率：X1+X2=0.5T ± 0.1TX2+X3=0.5T ± 0.1T Ø 相位差： Xn>0.15T(n=1,2,3,4)零位信號寬 TM=1T ± 0.5T Ø T=360/N(N 為每轉 A,B 相脈沖數) |

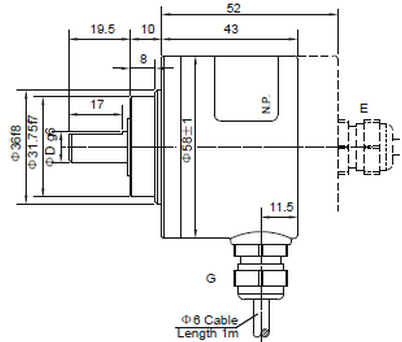

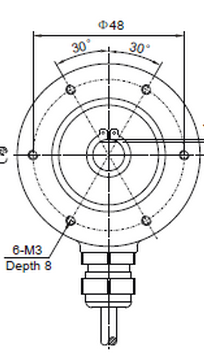

7、機械安裝尺寸： 夾緊法蘭
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
