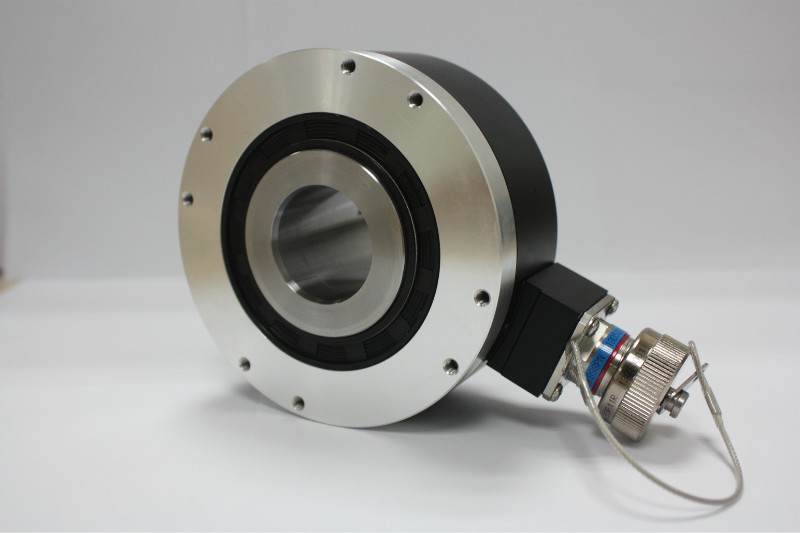

產品介紹
|
|
產品特點： *堅固型標準工業等級*可靠性高,壽命長,抗干擾性能強 *推挽型、線驅動、集電極開路*金屬外殼更加牢固抗沖擊 *軸承載荷能力強，防油防水*不銹鋼主軸具有更高的穩定性和防護能力 *適用性強，廣泛用于各種機械及工業控制設備 *最高可達12000線的分辨率 |
|
典型應用： * 鋼鐵冶金設備及流水線、航天航空、軍工設備、港口起重運輸機械、造紙印刷、紡織機械* 水利閘門、灌溉機械、大型重型機械設備、精密測量和數控設備機床、玻璃、食品機械 |
|
電氣參數：
|
機械參數：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

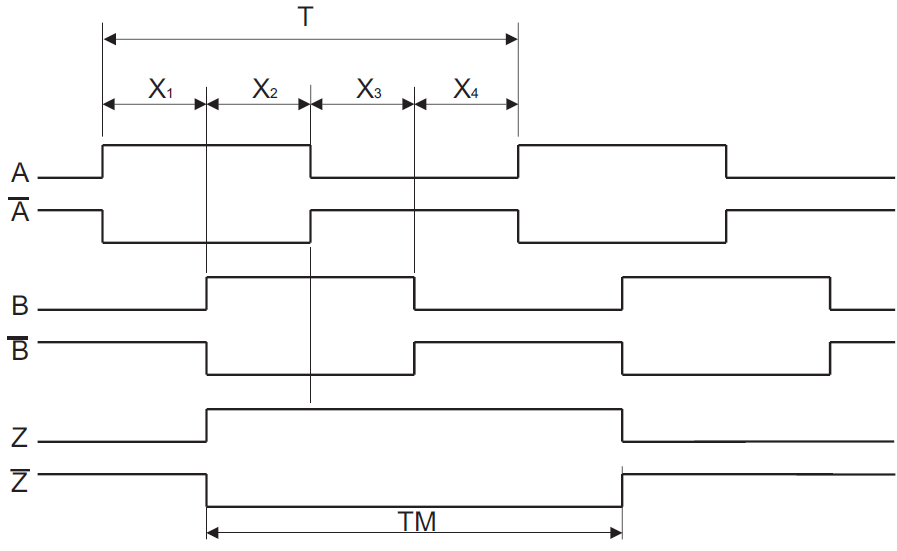

輸出波形：
|
本圖為從輸出軸方向看順時鐘 （CW）旋轉波形Ø波形比率：X1+X2=0.5T ± 0.1T X2+X3=0.5T ± 0.1T Ø相位差：Xn>0.15T(n=1,2,3,4) 零位信號寬 TM=1T ± 0.5T
T=360/N(N 為每轉 A,B 相脈沖數) |
|

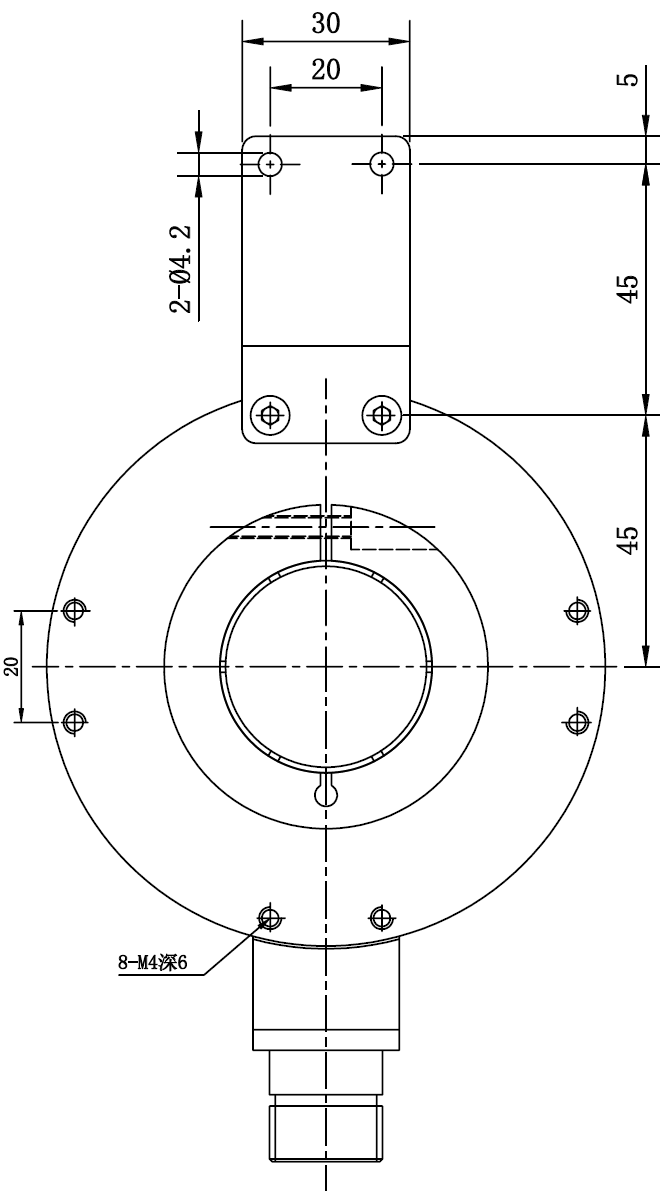

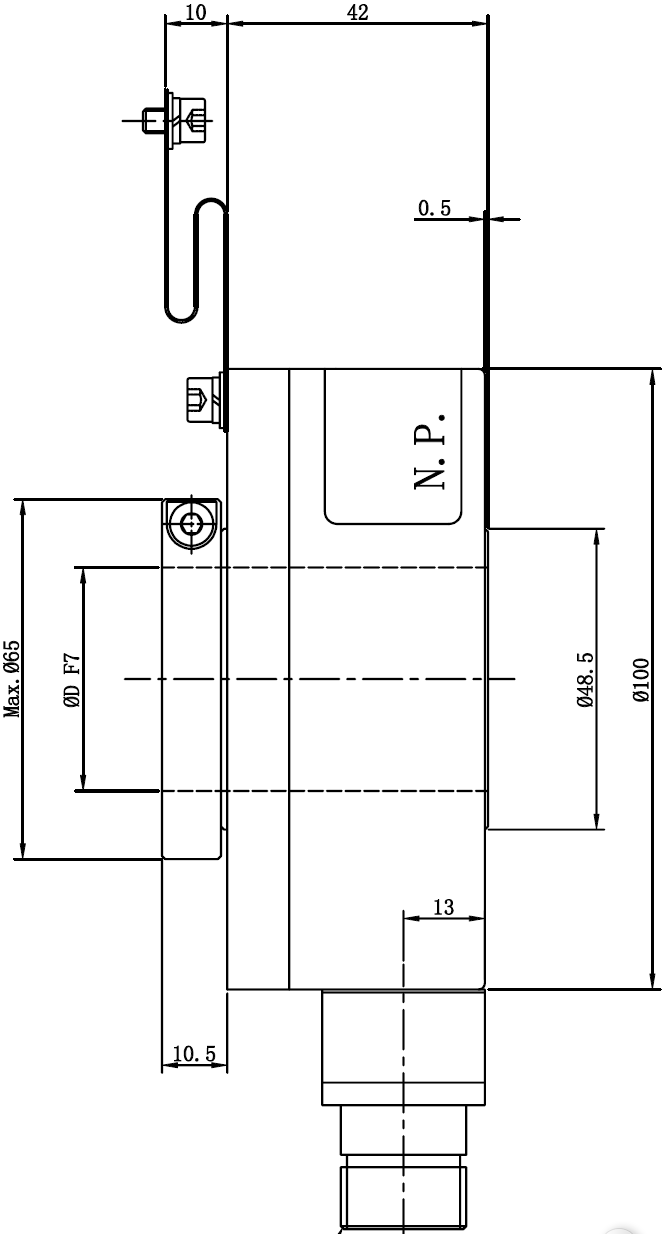

機械安裝尺寸：
|
|
