冗余型RS-232 光隔遠程收發器
一、用途
波士冗余型RS-232光隔遠程收發器（型號：Y232A2）具有波士Y232A型的全部功能，并且增加了一組冗余的電流環信號。可將RS-232 通信距離延長至1Km以上（9600bps時）、并且實現兩個RS-232口之間的光電隔離。Y232A2 只遠傳和隔離RS-232 的RXD、TXD、GND信號。
二、硬件安裝

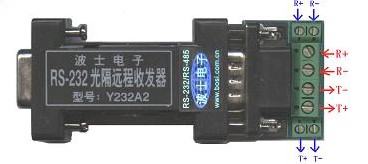

Y232A2 外形為 DB-9/DB-9 轉接盒大小，其中DB-9 孔端均直接插在PC 機的 DB-9 芯 RS-232插座（針座）上。DB-9 針端配有接線端子，為主電流環信號 T+、T—、R+、R—以及冗余電流環信號T+’、T—’、R+’、R—’。
PC機RS-232串行口的DB-9 針插座引腳分配如下：DB-9:2-RXD(收),3-TXD(發),5-GND(地)。
三、軟件說明
本產品均無需任何初始化設置！只用到RXD（收）、TXD（發）、GND（地）信號即可工作，加上獨有的內部零延時自動收發轉換技術，確保適合所有軟件！
四、性能說明
Y232A2無需外接電源,通信速率一般最高為9600bps，實際可達57.6Kbps。購3只以上免費贈送VB,C++,DELPHI 的RS-232串行通信開發軟件和檢測本產品通信是否成功的軟件。
Y232A2的特點在于可以將RS-232的RXD、TXD、GND 轉換為兩組功能完全相同的電流環收、發信號，即主電流環信號T+、T—、R+、R—以及冗余電流環信號T+’、T—’、R+’、R—’。
Y232A2的冗余功能的好處在于：
1、 當主電流環信號損壞后，冗余電流環信號可以替代原來的主電流環信號工作?？煽啃院蛪勖荚黾恿?。
2、 可以實現一對二多機通信：將一個Y232A2的兩組電流環信號分別接到兩個Y232A2的一組電流環信號即可。
3、 可以增加通信距離：當距離大于1000米時可以將T+ 與T+’短接、 T—與T—’短接，這樣傳輸距離可以增加。
五、接線及引腳分配
接線時， “T+”接對方“R+”，“T—”接對方“R—”。
Y232A2的DB-9針端引腳狀 1 2 4 5
態（主電流環信號） 發（T+） 發(T—) 收（R—） 收（R+）
Y232A2的DB-9針端引腳狀 6 7 8 9
態（冗余電流環信號）
發（T+’） 發(T—’) 收（R—’） 收（R+’）
