RS-232一對四光電隔離集線器
一、用途
RS-232一對四光電隔離集線器（型號：BS4232）用于實現一個RS-232串行口與多個（1、2、3或4個）RS-232串行口的光電隔離通信連接。BS4232同時也使傳統的RS-232口能夠?qū)崿F(xiàn)多機通信。BS4232還實現了RS-232與四個擴展RS-232口之間的光電隔離。BS4232、已經有4個下位機的插座（DB-9針座），無需修改軟件、無須供電。BS4232的RS-232串行口只有TXD（發送）、RXD（接收）、GND（信號地）三個信號。BS4232適用于一臺上位機的RS-232口同時驅動多至四臺下位機的RS-232口。
二、安裝及性能

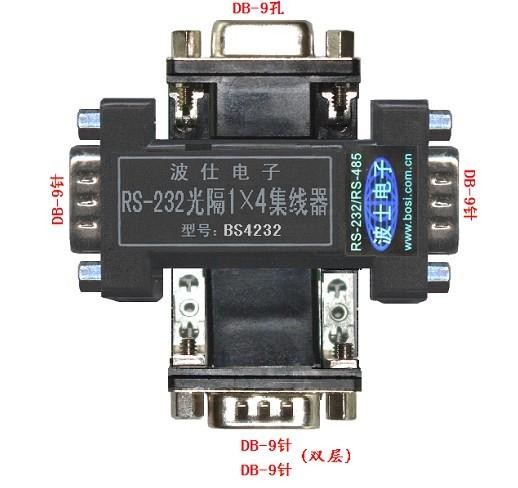

BS4232的外形為DB-9（孔）/DB-25（針）轉接盒大小。其中DB-9（孔）端通過DB-9延長線或者直接插在PC機的DB-9針RS-232串行口上。BS4232無須外接電源！BS4232B配套有帶4個DB-9針座的板，可以直接插BS4232的DB-25（針）端。BS4232還配套有一根1米長的DB-9延長線。
本產品均無需任何初始化設置！只用到RXD（收）、TXD（發）、GND（地）信號即可，加上獨有的內部零延時自動收發轉換技術，確保適合所有軟件！BS4232一對四光電隔離集線器的隔離電壓2500V，通信速率一般保證最高19200bps，實際最高達28.8Kbps以上。
購買三只以上BS4232、4232B即可獲贈一套Windows 95/NT環境下的VB、C++、DELPHI語言的RS-232串行口通信開發軟件（一張3寸光盤）。
附錄：
BS4232的DB-25端引腳分配如下：
|
6 |
7 |
8 |
9 |
10 |
18 |
19 |
20 |
21 |
22 |
|
地 |
RXD0 |
RXD1 |
RXD2 |
RXD3 |
地 |
TXD0 |
TXD1 |
TXD2 |
TXD3 |
