內置隔離電源的無源 RS-232 光電隔離器
——內置 DC/DC 隔離電源，增加 RS-232 驅動能力！
一、用途
波仕電子的 BS232T9 無源 RS232 光電隔離器內置 DC/DC 隔離電源，用于實現 RS232 串行口的光電隔離。BS232T9 用于實現 RS232 串行通信的機器之間的光電隔離、保護通信的 RS232串行口及機器。BS232T9特別適合于 PC 機與各種有源、無源 RS232 口，尤其是收、發信號線不全，信號電平太低以及驅動能力太弱的RS232 口之間的光電隔離。
BS232T9 是世界上第一款內置 DC/DC 隔離電源的無源 RS232 光電隔離器。
二、硬件安裝與檢測方法

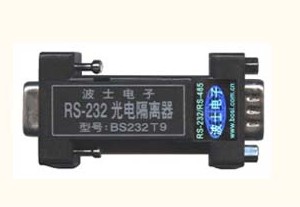

BS232T9 型的外形為 DB9(針)/DB9(孔)大小、只隔離并且只傳送 RS232 的收、發、地。
將 BS232T9 型 RS232 光電隔離器的孔座一端直接插在 PC 機的 DB9 針 RS232 插座（針座）上，則 BS232T9系列的另外一端（針座）相當于一個新的光電隔離的 RS232 口。BS232T9與其它無源 RS232 光電隔離器的區別在于：BS232T9 的 9 針端對外具有驅動能力。
這可以通過以下方法進行檢測：
1、外插 PC 機，用電壓表可以測量到作為隔離后的 TXD 信號（9 針的 3 腳）與隔離后的 GND（9 針的 5 腳）之間有大約9V 的電壓。
2、將隔離后的 TXD 信號（9 針的 3腳）與隔離后的 RXD 信號（9 針的 2 腳）短接后，向外插 BS232T9 的 PC 機的RS232 口發送數據可以自己接收到（自發自收），軟件“串口調試助手”可以從波仕電子的網站下載。
三、軟件說明
本產品均無需任何初始化設置！獨有的內部零延時自動收發轉換技術，確保適合所有軟件！
四、性能說明
BS232T9 系列 RS232 光電隔離器無須供電， 隔離電壓2500V， 適合外插PC 機使用。只隔離并且只傳送 RS-232 收、發、地。BS232T9 的通信速率保證最高 9600bps,實際 19200bps 以上。
BS232T9 內置 600W 抗雷擊浪涌保護器。
