一、用途
波士高速光隔CAN 中繼器（型號：YG-CAN）用于延長CAN 的通信距離并且實現CAN 的光電隔離。波士電子的系列CAN中繼器是國內唯一能夠?qū)崿F(xiàn)零延時的CAN 中繼器、并且支持所有協議。
波士非光隔 RS-232/CAN 轉換器（型號：CAN232）可將 RS-232 通信距離延長5Km（9600bps 時）至 10Km以上（4800bps時）。
二、硬件安裝
YG-CAN 中繼器為DB-25/DB-25 轉接盒大小、不分方向。
三、軟件說明
本產品均無需任何初始化設置！波士電子的YG-CAN中繼器和CAN232轉換器獨有內部零延時自動收發轉換及通信速率自適應技術、確保適合所有通信軟件！
四、性能說明
YG-CAN 中繼器需要接相互隔離的兩個5V電源，最高速率150Kbps。光隔CAN 中繼器如果兩邊都使用同一個5V電源，則可以當作非光隔中繼器用。

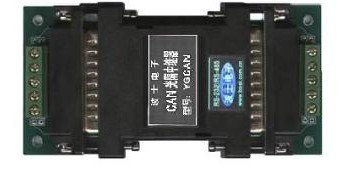

五、轉換器外形圖及引腳分配
光隔CAN中繼器的DB-25針座的引腳分配均如下：
（接線原則： “CANH+”接對方的“CANH+”、“CANL—”接對方“CANL—”、GND接GND）
|
DB-25針座 引腳分配 |
5* |
6* |
16(電源) |
22或25（電源） |
|
CANH（+） |
CANL（—） |
+5V(正端) |
0V(地) |
詳細參數請到www.bosi.com.cn查看。訂購電話：027-59708940 15102729700
